암거 표준도 규격에 맞는 횡단면, 평면, 단면을 작성합니다.

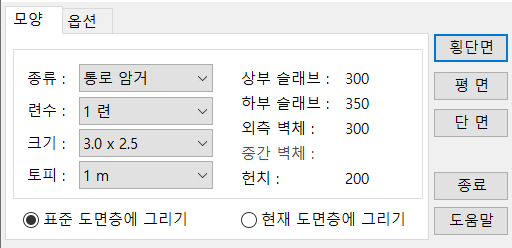

[모양]
-
-
종류통로암거 / 수로암거 중 선택
-
련수1련 / 2련 중 선택
-
크기30x2.5부터 6.0x4.5까지 7개 중 선택
-
토피1~10m 중 선택
-
도면층 선택- 표준 도면층에 그리기 : 건설사업정보화(CALS) 표준 도면층으로 작성- 현재 도면층에 그리기 : 현재 도면층으로 작성

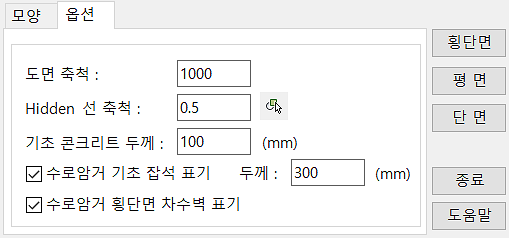

[옵션]
-
-
도면 축척축척 1 = 도면에서 1000, 축척 1000 = 도면에서 1
-
Hidden 선 축척암거 내부선으로 작성될 Hidden선의 축척 선택
-
기초 콘크리트 두께버림 콘크리트 두께
-
수로암거 기초 잡석 표기체크 : 수로암거 횡단면이나 단면의 기초잡석 두께
-
수로암거 횡단면 차수벽 표기체크 : 수로암거 횡단면에 차수벽 작성
[실행 과정]
1. 명령 : DBOX 입력 후 엔터
2. 옵션 설정 후 [횡단면 / 평면 / 단면] 중 1개 클릭
3. 첫번째 점 : 임의점 클릭
4. 두번째 점 : 임의점 클릭

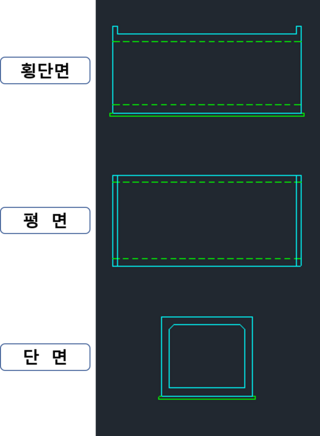

[실행 결과]
