도면에 있는 객체 또는 삼각망의 정보를 이용하여 등고선을 그려줍니다.
[실행 과정]
1. 명령 : CCON 입력 후 엔터

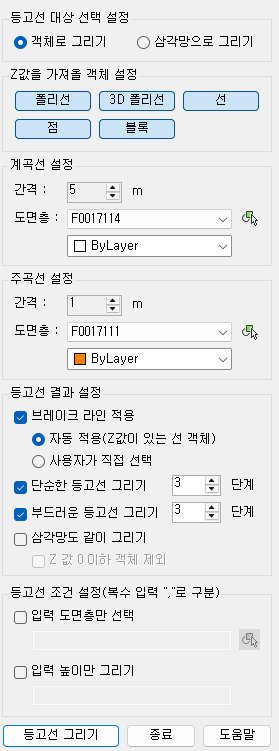

2. 원하는 값으로 설정한 후, 객체로 그릴지 삼각망으로 그릴지 선택
3. "등고선 그리기" 클릭
4. 객체 혹은 삼각망을 선택 후, 엔터
5. "등고선 대상 선택 선정" : 등고선을 그릴 때 정보를 가져올 대상 선택
6. "Z값을 가져올 객체 설정" : 선택한 객체들만 필터링하여 Z값을 가져올 객체를 선택할 수 있도록 설정
7. "계곡선 설정" : 계곡선의 간격 및 도면층 설정
8. "주곡선 설정" : 주곡선의 간격 및 도면층 설정
9. "등고선 결과 설정" : 그려질 등고선 모양 및 삼각망 삽입 여부 설정
10. "등고선 조건 설정" : 특정 도면층 혹은 특정 Z값만을 필터링하여 등고선을 그릴 수 있는 설정
- 복수의 도면층 혹은 Z값을 입력하는 경우에는 ","를 통해 구분하여 입력
[등고선 대상 선택 설정]
- 객체로 그리기 : 도면에서 폴리선, 3D 폴리선, 선, 점, 블록을 선택하여 Z값을 추출해 등고선을 그립니다.
- 삼각망으로 그리기 : 도면에서 삼각망(3D 면)을 선택하여 등고선을 그립니다.
[Z값을 가져올 객체 설정]
- 상단의 설정에서 "객체로 그리기"를 선택한 경우에만 반영됩니다.
[계곡선 설정, 주곡선 설정]
- 계곡선 혹은 주곡선의 간격 및 도면층을 설정합니다.
- 계곡선 간격을 변경하면 주곡선 간격은 자동으로 변경됩니다.
[등고선 결과 설정]
- 브레이크 라인 적용 : 자동 적용 혹은 사용자가 직접 선택한 브레이크 라인을 등고선에 적용합니다.
- 단순한 & 부드러운 등고선 그리기 : 정점들을 단순화하여 부드러운 등고선을 그립니다.
- 삼각망도 같이 그리기 : 등고선과 함께 삼각망도 같이 그려줍니다.
- Z값 0 이하 객체 제외 : Z값이 0 이하인 객체를 무시하고 삼각망을 그립니다.
[등고선 조건 설정]
- 입력 도면층만 선택
: 상단에서 "객체로 그리기"를 선택한 경우에만 반영됩니다.
: 하단의 텍스트 박스에 도면층 목록을 직접 입력하거나 도면층 가져오기 버튼을 통해 설정할 수 있습니다.
- 입력 높이만 그리기 : 하단의 텍스트 박스에 Z값을 직접 입력하여 설정할 수 있습니다.
