기계점에서 후시 반영 후, 각을 적용해 관측한 점과 선을 작성합니다.

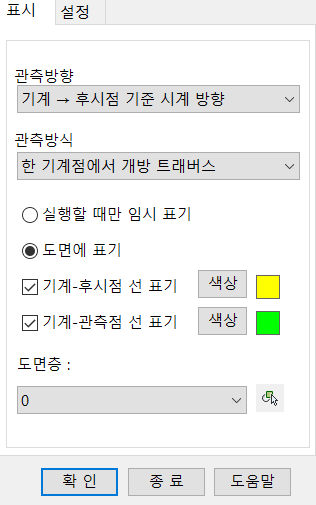

[표시]
-
-
관측방향- 기계 -> 후시점 기준 시계 방향
- 기계 -> 후시점 기준 반시계 방향
-
관측방식- 한 기계점에서 개방 트래버스 : 기계점 고정, 여러 관측점 측량- 기계점 연속 이동 라인 트래버스 : 기계점을 관측점으로 계속 이동하며 측량
-
표기 방법- 실행할 때만 임시표기 : 실행하는 동안만 작성하며, 완료시 제거- 도면에 표기 : 완료시에도 유지
-
기계-후시점 선 표기체크 : 기계-후시점 연결선만 표기
-
기계-관측점 선 표기체크 : 기계-관측점 연결선만 표기

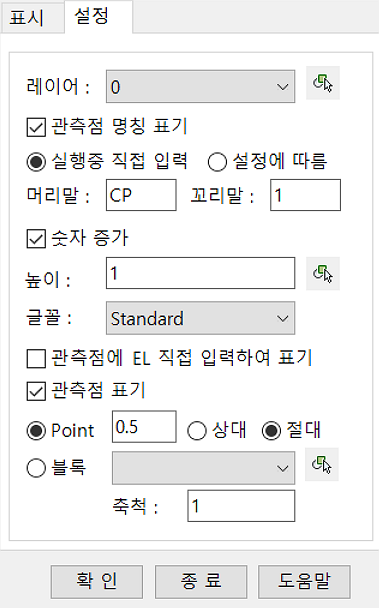

[설정]
-
-
관측점 명칭 표기- 실행중 직접 입력 : 실행 중에 직접 입력- 설정에 따름 : 머리말, 꼬리말 설정 가능하며, 숫자 증가 체크시 꼬리말의 숫자 증가
-
관측점에 EL 직접 입력하여 표기체크 : 관측점과 함께 EL 표기
-
관측점 표기체크 : 관측점 표기할 옵션이 활성화되며, 설정 가능
[실행 과정]
1. 명령 : OBL 입력 후 엔터
2. 기계점 지정 : 임의점 지정
3. 기계 -> 후시 방위각 입력[형식 00-00-00] 또는 후시점 지정 : 방위각 또는 방향점 클릭
4. 시계 방향 관측각 입력 [형식 00-00-00] 또는 새 기계점(N) : 45-0-0 입력
5. 관측 거리 입력 : 기계-관측점의 길이 입력
6. 관측각 입력 종료 전까지 4-5번의 과정 반복
7. ESC로 종료
[실행 결과]

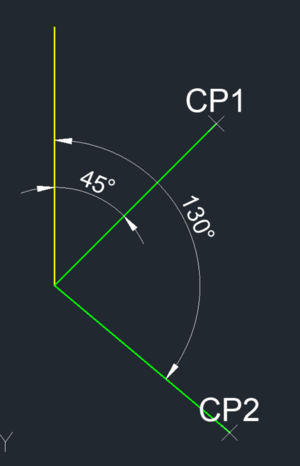

1. 기계->후시점 기준 시계방향 / 기계-후시점 선 색상 : 노랑 / 기계-관측점 선 색상 : 초록
머리말 : CP / CP1 관측각 45-0-0, CP2 관측각 130-0-0

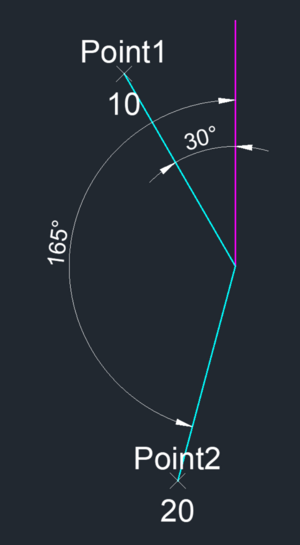

2. 기계->후시점 기준 반시계방향 / 기계-후시점 선 색상 : 분홍 / 기계-관측점 선 색상 : 하늘
머리말 : Point / EL표기 체크 / Point1 관측각 30-0-0, Point2 관측각 165-0-0
