여러개의 도면을 한 도면에 Xref하거나, 삽입합니다.
여러개의 도면을 한번에 합칠 때 사용하며, 가져올 때 폭파시키거나, 그대로 블록화해서 가져올 수 있습니다.

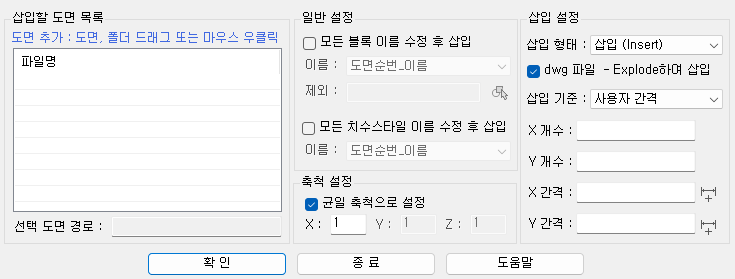

[옵션]
-
-

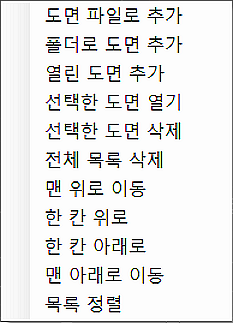

삽입할 도면 목록삽입할 도면의 목록이며, 마우스 우클릭이나, 드래그앤드랍시 도면 추가 가능
-
균일 축척으로 설정체크 : X에 입력한 축척 비율에 맞게 X,Y,Z의 축척 자동 설정
-
일반 설정 - 모든 블록 이름 수정 후 삽입체크 : 도면 삽입 완료 후, 도면 내의 블록 이름 수정
-
일반 설정 - 모든 치수스타일 이름 수정 후 삽입체크 : 도면 삽입 완료 후, 도면 내의 치수스타일 이름 수정
-
삽입형태- 삽입 (Insert) : 블록으로 삽입(dwg파일-Explode하여 삽입(insert)) : 체크시, 삽입 후 폭파 (dwf는 불가)- 외부참조 (Xref) : 외부참조로 들어감
-

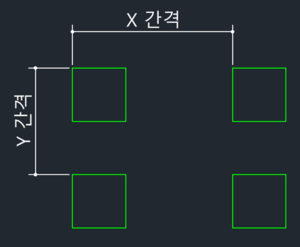

삽입 기준- 기존 좌표 : 목록에 있는 각 도면의 원래 좌표대로 현재 도면에 삽입- 사용자 간격 : 지정한 간격마다 삽입하며, X,Y 간격과 개수를 모두 입력해야 함

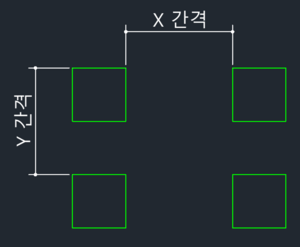

- 도곽 사이 간격 : 도면과 도면 사이에 입력한 X,Y 간격대로 삽입
