3. 색상 - 도면층 변환 [LC]
객체 색상별로 도면층을 변경하거나, 자동 생성하여 분류합니다.

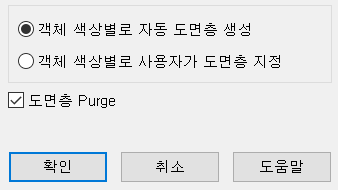

[설정]
  •
  • 객체 색상별로 자동 도면층 생성
    객체 색상 이름으로 도면층을 생성해 분류
  • 객체 색상별로 사용자가 도면층 지정
    객체 색상별로 사용자가 도면층 이름을 지정해 분류

[객체설정]
체크 : 아래 옵션값이 적용되어 분류
  •
  • 문자객체
    찾은 문자객체를 설정한 도면층 이름과 색상으로 분류
  • 치수객체
    찾은 치수객체를 설정한 도면층 이름과 색상으로 분류

[실행 과정]
1. 명령 : LC 입력 후 엔터
2. 옵션 선택 후 [확인] 클릭
3. 객체 선택 : 원하는 객체 선택

[실행 결과]

옵션 값대로 객체 색상별로 도면층을 수정하거나 생성
