선택한 외부참조(Xref)의 변경된 현재 도면층 상태를 복원합니다.
참고 : 현재 도면의 visretain 시스템 변수 값이 0일 경우, 항상 도면을 열 때마다 원본 외부참조 도면층 상태대로 현재 도면의 도면층을 변경
(visretain의 기본값은 1이며, 현재 도면에서 바꾼 외부참조 도면층 상태 저장)

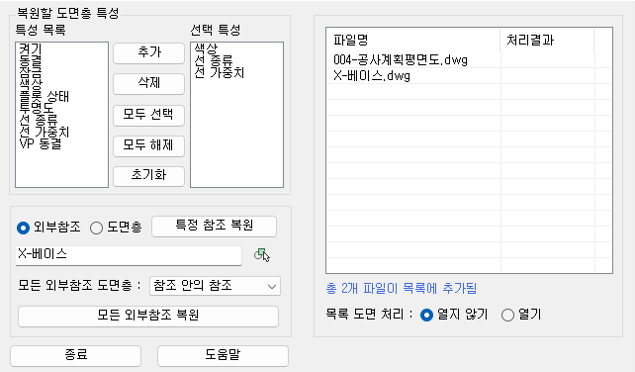

[복원할 도면층 특성]
- 특성 목록에서 복원할 도면층 특성 클릭 후 [추가] 버튼을 눌러 오른쪽 선택 특성에 추가
- 선택 특성에서 복원하지 않을 특성 클릭 후 [삭제] 버튼을 눌러 선택 특성에서 삭제
- [모두 선택] 클릭시 특성 목록 모두 하이라이트
- [모두 해제] 클릭시 특성 목록 하이라이트 모두 해제
- [초기화] 클릭시 추가한 선택 특성 초기화
[외부참조]
-
선택 참조 복원
복원할 도면이 하나인 경우 도면에서 외부 참조를 선택하여 복원
* 이중참조인 경우 원본이 아닌 직접 참조된 파일의 도면층 상태로 복원
-
특정 참조 복원
복원할 도면이 두 개 이상인 경우 외부 참조 이름 입력 또는 우측 버튼 클릭 후 도면에서 참조를 선택하여 복원
* 참조가 여러 개인 경우 , 로 구분하여 입력
[도면층]
-
선택 도면층 복원
복원할 도면이 하나인 경우 도면에서 필요한 외부참조의 도면층만 선택하여 원본대로 복원
-
특정 도면층 복원
복원할 도면이 두 개 이상인 경우 외부참조의 도면층 이름 입력 또는 우측 버튼 클릭 후 도면에서 선택하여 원본대로 복원
* 도면층이 여러 개인 경우 , 로 구분하여 입력
[모든 외부참조]
도면에 있는 모든 외부참조를 복원하며 어떤 도면층 상태로 복원할지 선택
-
참조 안의 참조
원본이 아닌 참조된 파일의 도면층 상태로 복원
-
각각 참조 원본
각각 참조의 원본 도면층 상태로 복원
[목록 도면 처리]
도면층 상태를 복원할 때 목록에 있는 도면을 하나씩 열어서 처리할지 열지 않고 처리할지 선택
[실행 과정]
1. 명령 : RXL 입력 후 엔터
2. 복원할 도면층 특성 체크
3. 목록 도면 처리 옵션 선택
4. [외부참조], [도면층] 체크 후 복원할 참조, 도면층 선택 또는 [모든 외부참조 복원] 클릭
[실행 결과]
