지정 문자 표기 후 걸리는 선을 자르거나, 선 위에 문자를 표기합니다.
지원객체 : 선, 폴리선, 스플라인, 원, 타원, 호

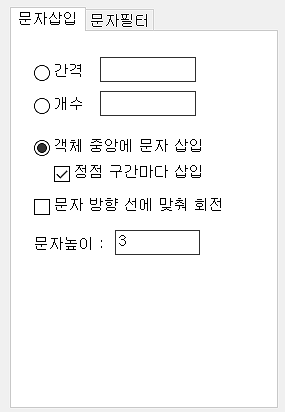

[문자삽입]
-
-
간격지정한 간격대로 문자를 삽입(간격 : 문자 높이의 6배 이상)
-
개수선 길이 상관없이 입력한 개수대로 등분해 문자 삽입
-
객체 중앙에 문자 삽입- 선택한 선의 중앙에 문자 삽입- 정점 구간마다 삽입 체크시, 정점과 정점 사이 중앙에 문자 삽입
-
문자 방향 선에 맞춰 회전체크 : 선에 맞춰 문자 방향을 회전해 삽입
-
문자 높이삽입 될 문자의 높이

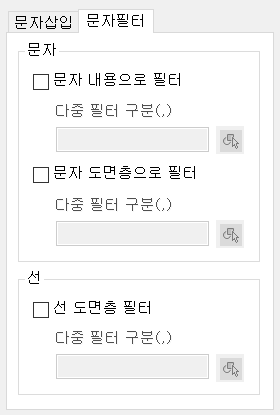

[문자필터]
-
-
문자 내용으로 필터체크 : 입력한 내용을 가진 문자만 선택
-
문자 도면층으로 필터체크 : 지정한 도면층을 가진 문자만 선택
-
선 도면층 필터체크 : 문자에 걸린 선 중 지정한 도면층 선만 잘림
[선 자르기]
-
-
문자높이 비율로 자르기문자 삽입 후 입력한 비율로 선을 자름
-
문자 마스크 적용문자 삽입 후 선 자르지 않고, 배경 마스크 적용(잘린 것처럼 보임)
[실행 과정]
1. 명령 : ITL 입력 후 엔터
2. 옵션 설정 후 [확인] 클릭
[실행 결과]
지정한 문자가 선 설정에 따라 잘리거나, 문자 마스크 적용됨
