다각형 도형 안에 숫자가 증분하며 입력됩니다.
지시선을 포함해 그릴 수 있으며, 머리말과 꼬리말도 입력 가능합니다.

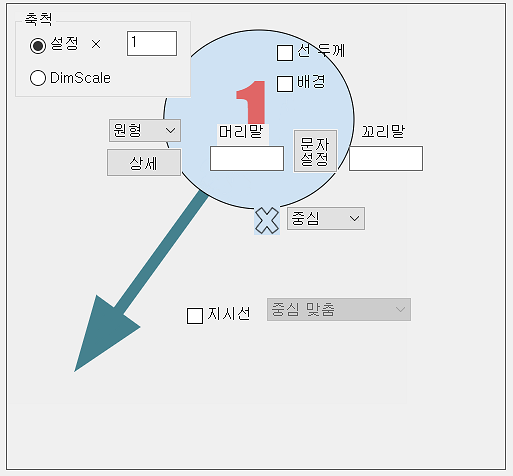

[옵션]
-
-
축척도형과 문자 설정의 배수나, Dimscale 중 선택
-
선 두께체크 : 도형 외곽선의 두께
-
배경체크 : 선 두께를 준 외곽선 뒤에 두께없는 도형 외곽선 그려짐
-
도형선택
-

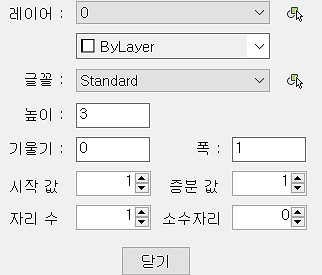

문자 설정
-
문자 삽입점
-
머리말, 꼬리말도형 안 문자 앞, 뒤에 붙을 문자
-
지시선체크 : 중심맞춤 / 상하 맞춤 / 폴리선 중 선택
[실행 과정]
1. 명령 : BC 입력 후 엔터
2. 옵션 설정 후 [확인] 클릭

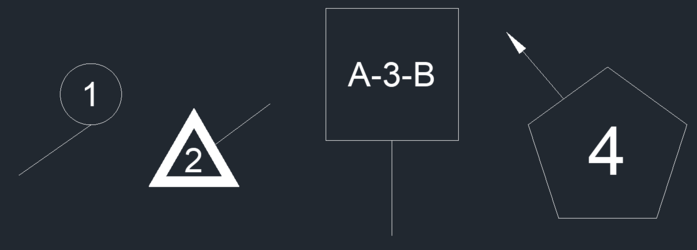

[실행 결과]
1. 원형 / 지시선 상하맞춤
2. 삼각형 / 지시선 중심맞춤 / 선 두께 2
3. 사각형 / 머리말 A-, 꼬리말 -B / 객체 Sclae 2
4. 오각형 / 지시선 중심맞춤, 모양 화살표 / 축척 설정*2
