34. 표 문자 정렬 [ATBL]
표 선에 맞추어 표 내부 문자를 왼쪽, 중앙, 오른쪽 정렬합니다.

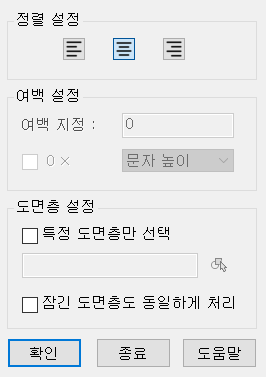

[옵션]
  •
  • 정렬 설정
    - 왼쪽, 중앙, 오른쪽 정렬 중 선택
  • 여백 설정
    (왼쪽, 오른쪽 정렬 선택시에만 활성화)
    - 여백 지정 : 정렬 점~표 사이의 여백 설정
    - 0 x : 여백 지정 값 x 문자 높이로 정렬 점~표 사이의 여백 설정
  • 특정 도면층만 선택
    체크 : 선택한 도면층만 표 선으로 인식하여 정렬
  • 잠긴 도면층도 동일하게 처리
    체크 : 선, 문자가 잠긴 도면층에 속해있더라도 정렬

[실행 과정]
1. 명령 : ATBL 입력 후 엔터
2. 옵션 설정 후 [확인] 클릭

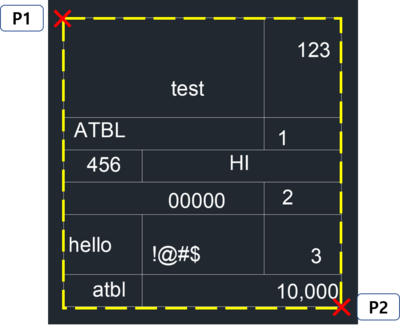

3. 표 영역의 첫번째 모서리 지정 : P1 클릭
4. 표 영역의 두번째 모서리 지정 : P2 클릭

[실행 결과]

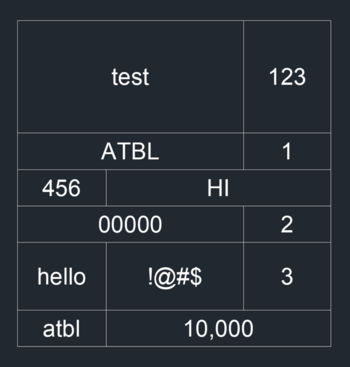

1. 중간 정렬

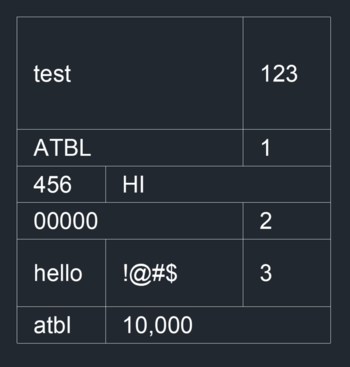

2. 왼쪽 정렬 / 여백 지정 : 1

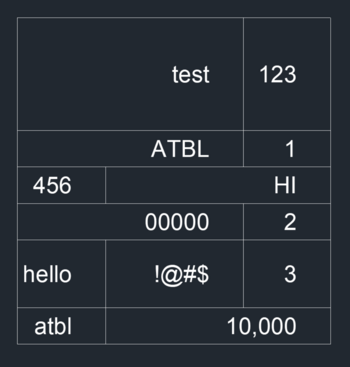

3. 오른쪽 정렬 / 여백 지정 : 2
