36. 문자 외곽선 추출 [CTO]
문자의 외곽을 따라 폴리선으로 추출합니다.
주의 : 지원되지 않는 글꼴이 일부있을 수 있으며, 스타일 글꼴을 변경해야 사용 가능

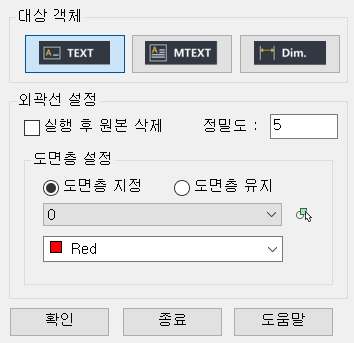

[옵션]
  •
  • 대상 객체
    폴리선을 추출할 객체를 문자, MTEXT, 치수 중 선택 가능
  • 실행 후 원본 삭제
    체크 : 원본 문자 삭제 후 외곽선만 남김
  • 정밀도
    곡선 부위의 정밀도 설정으로, 높을수록 더 정밀하게 추출
  • 도면층 설정
    - 도면층 지정 : 설정한 도면층과 색상으로 폴리선 추출
    - 도면층 유지 : 선택한 문자와 동일한 도면층과 색상으로 추출

[실행 과정]
1. 명령 : CTO 입력 후 엔터
2. 옵션 설정 후 [확인] 클릭

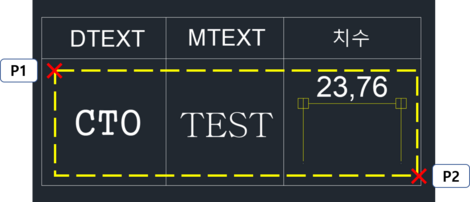

3. 문자 선택 : P1-P2 드래그

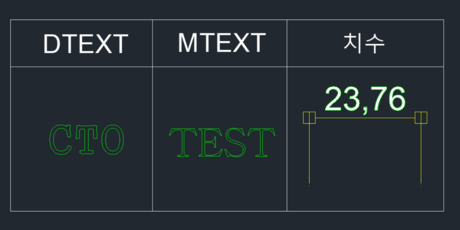

[실행 결과]

- 대상 객체 : 3개 모두 선택
- 실행 후 원본 삭제 : 체크 (문자는 삭제되나, 치수는 치수선과 문자가 합쳐져 있기 때문에 삭제되지 않음)
- 도면층 지정 : 색상 Green 선택
