선택한 문자에 사용자가 선택한 모양의 박스를 그립니다.
[실행 과정]
1. 명령 : TBOX 입력 후 엔터

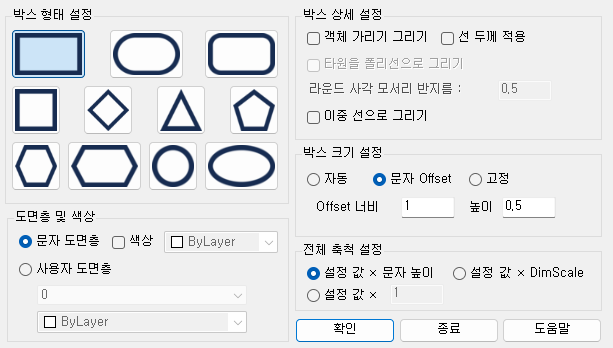

2. 사용자 옵션 설정 후, 확인 클릭
3. 박스를 그려줄 문자 객체 선택 후, 엔터
4. 선택 가능한 문자 객체 : 문자, 여러 줄 문자, 속성 정의
[옵션 - 박스 형태 설정]
- 그려질 박스의 형태를 선택합니다.
- 좌측 상단부터 직사각형, 반원 직사각형, 라운드 직사각형
- 정사각형, 마름모, 정삼각형, 정오각형
- 정육각형, 긴 육각형, 원, 타원
[옵션 - 도면층 및 색상]
- 문자 도면층 : 선택한 문자와 동일한 도면층으로 박스 생성.
- 사용자 도면층 : 사용자가 선택한 도면층으로 박스 생성.
[옵션 - 박스 상세 설정]
- 객체 가리기 그리기 : 박스 내부에 객체 가리기를 함께 그립니다.
- 선 두께 적용 : 박스에 선 두께를 적용할 때 사용합니다.(체크 시, 선 두께 입력란 활성화)
- 타원을 폴리선으로 그리기 : 타원 모양의 박스를 그릴 때, 타원이 아닌 타원 모양의 폴리선으로 그릴 때 사용합니다.(타원 박스 형태 선택 시, 활성화)
- 라운드 사각 모서리 반지름 : 라운드 직사각형 박스 형태 선택 시, 활성화되며 라운드 반지름을 설정할 수 있습니다.
- 이중 선으로 그리기 : 박스를 이중 선으로 그릴 때 사용합니다.
[옵션 - 박스 크기 설정]
- 자동 : 선택한 문자 크기를 고려하여 박스 크기를 자동으로 설정합니다.
- 문자 Offset : 입력한 값을 기준으로 문자로부터 Offset하여 박스 크기를 설정합니다.
- 고정 : 고정 입력값을 기준으로 박스 크기를 설정합니다.
- 입력값의 내용은 박스 형태에 따라 달라집니다.
[옵션 - 전체 축척 설정]
- 박스 크기 설정에서 "자동"을 선택한 경우 설정은 비활성화되며 적용되지 않습니다.
- 설정 값 × 문자 높이 : 박스 크기 설정에서 입력한 크기에 문자 높이를 곱해줍니다.
- 설정 값 × DimScale : 박스 크기 설정에서 입력한 크기에 DimScale을 곱해줍니다.
- 설정 값 × 입력 값 : 박스 크기 설정에서 입력한 크기에 사용자가 입력한 값을 곱해줍니다.
[실행 결과]
- 설정한 옵션에 따라 선택한 문자에 박스를 그립니다.
