도면에서 경계를 작성해, 잘라내거나 복사합니다.
원하는 위치에 경계(원, 사각형 등 닫힌 객체)생성 후 TRIM하거나, XCLIP의 형식으로 잘라낼 수 있습니다.
[자르기 방식]
Trim
- 경계를 기준으로 객체를 Trim하여 내부 객체 잘라냄
- 경계에 걸리는 블록은 폭파하며, 솔리드 해치는 특성 상 경계 복원, 다시 해치 진행시 문제가 있을 수 있으므로, XClip 처리하는 것이 좋음
XClip
- 경계를 기준으로 객체를 블록화하여 잘라냄
- 블록이기에 폭파시 외곽에 숨겨진 객체 보여질 수 있음
--------------------------------------------------------------------------------
[실행 과정]
-
원하는 위치에 경계 작성 (닫힌 객체)
-
명령 : EXTR 입력 후 엔터
-
잘라낼 방식을 선택 [Trim(T)/XClip(X)] : T 또는 X 입력
-
블록으로 삽입[(Y)/(N)] : Y 또는 N 입력
-
자를 경계 객체 선택 : 1번에서 작성한 객체 선택
-
삽입할 점 지정 : 객체 미리보기를 참고하여 삽입할 위치 선택

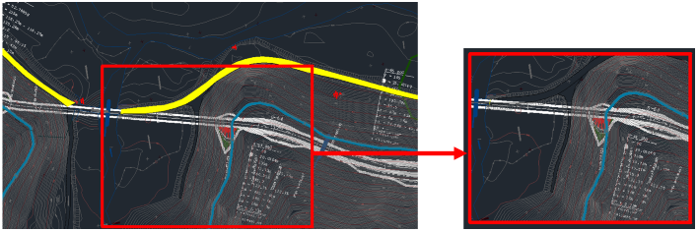

[실행 결과]
