Bylayer로 설정된 객체의 특성을 변경해도 Bylayer의 특성 그대로 유지할 수 있습니다.
다시 Bylayer로 변경 원할 때 -> '모든 객체 도면층별 [BYL]'로 선 종류, 가중치 변경 가능

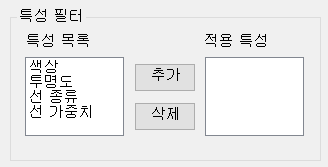

[특성 목록]
-
-
색상, 투명도, 선 종류, 선 가중치4개의 옵션 중 [추가]한 옵션만 도면층 특성 유지(예. '색상' 선택시, Bylayer의 색상이 빨간색일 경우, 빨간색으로 변경)
[추가 옵션]
-
-
블록 및 블록 내부 객체체크 : 블록과 블록 내부 객체의 도면층도 Bylayer의 특성 그대로 유지체크 해제 : 선택한 블록이 특성 변경되지 않음
-
잠긴 도면층의 객체체크 : 잠긴 도면층의 객체도 Bylayer의 특성 그대로 유지체크 해제 : 잠긴 도면층에 속한 객체 특성 변경되지 않음
[실행 과정]
1. 명령 : BEC 입력 후 엔터

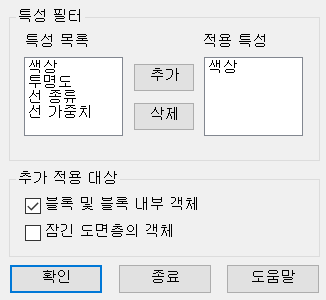

2. 특성 목록에서 변경할 특성만 [추가] 및 추가 옵션 설정 후 [확인] 클릭

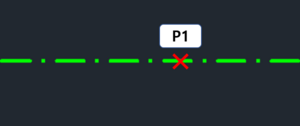

3. 특성 보전을 적용할 객체 선택 : P1 클릭

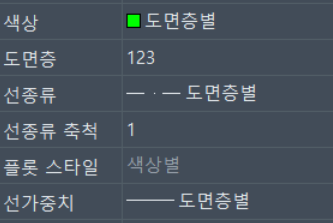

(P1으로 선택한 폴리선의 속성 -> 색상, 선 종류, 선 가중치가 Bylayer인 상태)
[실행 결과]

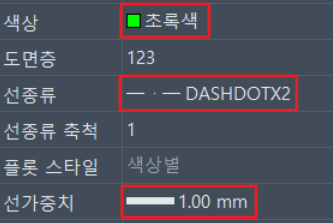

'적용 완료' 문구와 함께 선택한 폴리선의 Bylayer였던 특성인 색상, 선 종류, 선 가중치가 그대로 유지
