Xclip 블록의 경계를 기준으로 하여 내, 외부를 삭제합니다.
- Xclip된 객체는 보이지 않지만 존재하기 때문에 도면 용량이 증가합니다.
- XBT 명령어를 사용해 Xclip된 객체를 보이는 객체만 남기고 정리할 수 있습니다.
[지원 불가 버전]
- XBT 명령어는 ZYXCAD 2022 WORKS에서는 사용이 불가합니다.
[실행 과정]
1. 명령 : XBT 입력 후 엔터

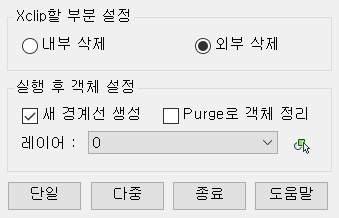

2. 사용자 옵션 설정 후, 확인 클릭
3. 대상 객체 선택 후, 엔터
[옵션 - Xclip할 부분 설정]
- 내부 삭제 : Xclip 블록을 기준으로 내부 객체들을 삭제합니다.
- 외부 삭제 : Xclip 블록을 기준으로 외부 객체들을 삭제합니다.

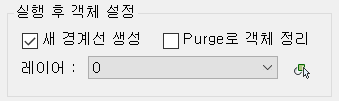

[옵션 - 실행 후 객체 설정]
- 새 경계선 생성 : XBT 명령어 실행 후, 잘라낸 모양에 맞게 새로운 경계를 생성합니다.
- Purge로 객체 정리 : XBT 명령어 실행 후, Purge 명령어를 실행합니다.
