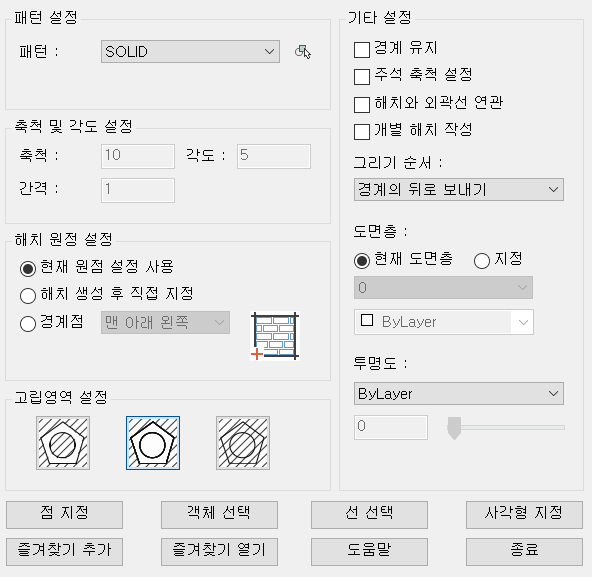

여러 선택 방식으로 한번에 간편하게 해치합니다.

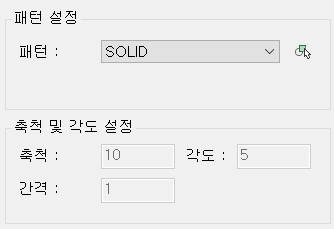

[패턴]
-
-
패턴적용할 패턴 선택
-
축척, 각도, 간격패턴의 축척, 각도, 간격 설정

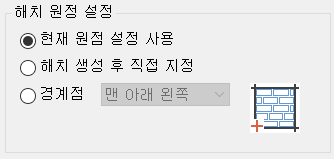

[해치 원점]
-
-
현재 원점 설정 사용지정없이 현재 도면의 설정값을 따름
-
해치 생성 후 직접 지정원점 지정 후 해치 진행
-
경계점사각형을 기준으로 맨 아래 왼쪽, 오른쪽, 맨 위 오른쪽, 왼쪽, 중심의 5개 중 선택
[고립영역]
여러 객체가 있을 경우 고립영역 탐지 옵션 설정
-
-

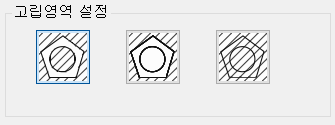

1. 일반
-

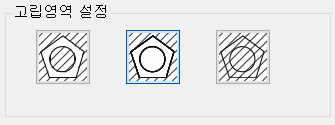

2. 외부
-

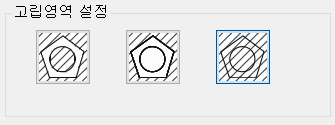

3. 무시

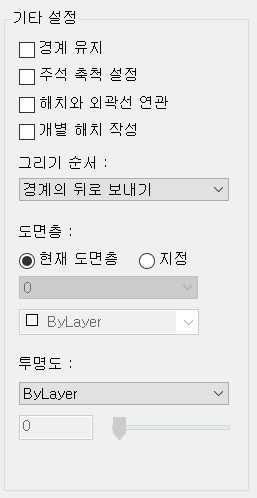

[기타]
-
-
경계 유지체크 : 해치 외곽선 생성
-
주석 축척 설정체크 : 도면의 주석축척으로 축척을 설정하며, 주석축척 변경시 해치 축척도 자동 변경
-
해치와 외곽선 연관체크 : 외곽선 스트레치할 경우 해치도 함께 스트레치
-
개별 해치 작성체크 : 생성된 여러 해치가 개별로 생성
-
그리기 순서
-
도면층기본적으로 현재 도면층으로 설정되며, 원하는 도면층 설정 가능
-
투명도
[해치 방법]
-
-

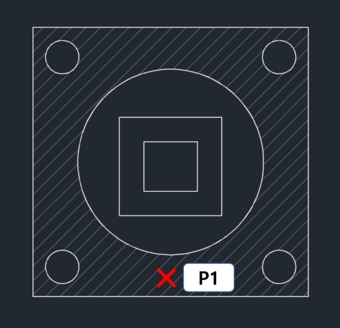

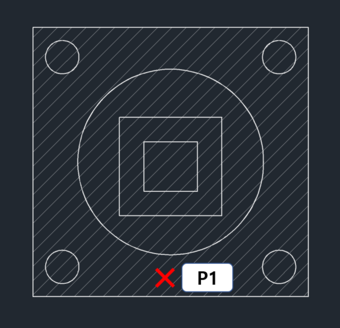

점 지정폐합된 객체의 내부 점 클릭
-
객체 선택폐합된 객체 외곽선 클릭
-

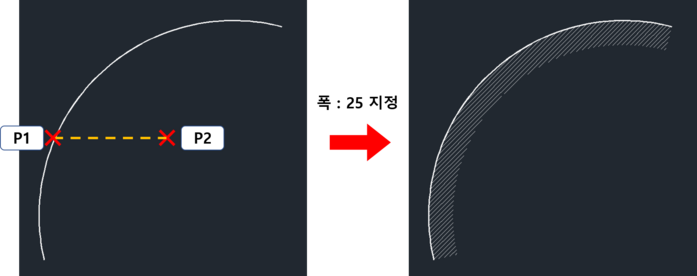

선 선택선, 폴리선, 호, 2D폴리선 선택 후 원하는 진행방향과 폭 설정
-

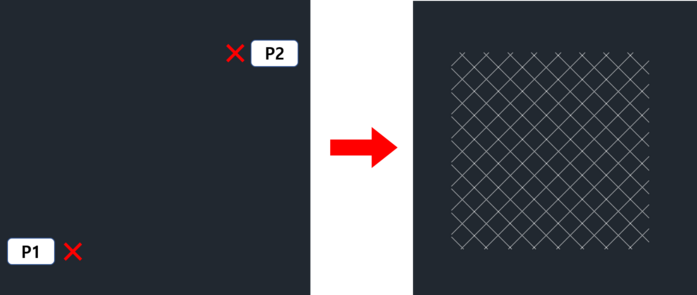

사각형 지정임의 대각의 두 점 클릭

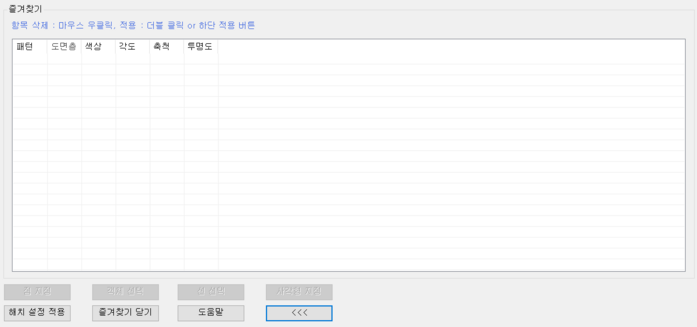

[즐겨찾기]
-
-
즐겨찾기 추가자주 사용하는 해치 설정을 저장하고, 저장된 설정 적용시켜 바로 사용 가능
-

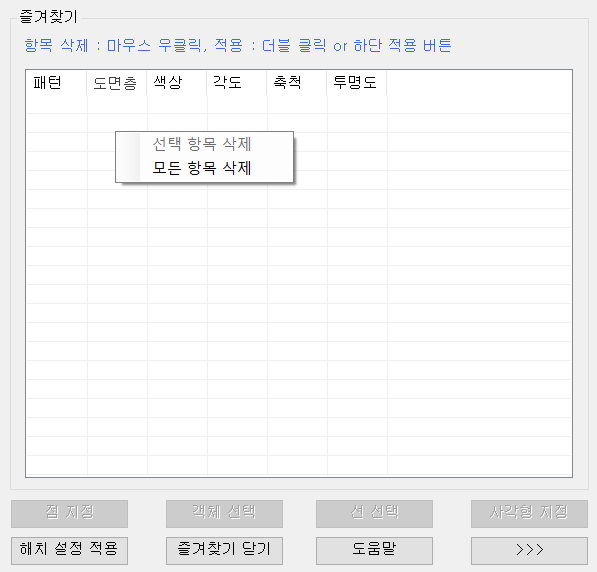

즐겨찾기 열기클릭시 즐겨찾기 목록이 활성화되며, 우클릭시 항목 삭제 가능
[>>>] 확장 버튼 클릭시 우측으로 창 확장
