15. 치수 위, 아래 문자 표기 [ABD]
치수선을 선택해 머리말, 중간말, 꼬리말과 위, 아래 문자를 추가합니다.

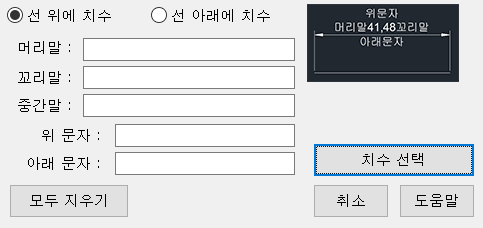

[옵션]
  •
  • 선 위에 치수 / 선 아래에 치수
    치수가 선 위에 위치하거나, 선 아래 위치하도록 선택
  • 머리말, 꼬리말, 중간말
    - 선택한 치수의 맨 앞, 중간, 맨 뒤에 입력한 문자 추가
    - 중간말 입력시, 기존 치수 값 사라지고 입력한 문자로 변경
  • 위, 아래 문자
    선택한 치수를 중심으로 위, 아래에 입력한 문자 추가

[실행 과정]

1. 명령 : ABD 입력 후 엔터
2. 옵션 설정 후 [치수 선택] 클릭
3. 객체 선택 : 문자 표기할 치수 클릭

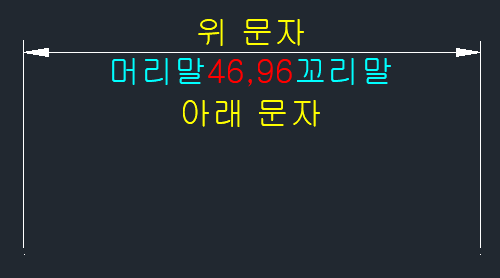

[실행 결과]

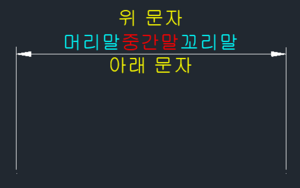

1. 선 위에 치수 / 중간말 : 중간말 입력

2. 선 아래에 치수 / 중간말 : 입력 안함
