미리 입력한 옵션으로 지시선을 간편하게 그립니다.

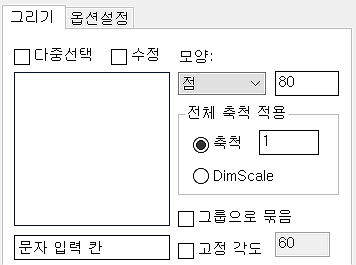

[그리기]
-
-
다중선택체크 : 목록 중 지시선 입력할 문자 선택 가능
-
수정체크 : 목록의 문자 수정 가능
-
모양점 / 화살표 / 물결 중 선택해 크기 조절
-
전체 축척 적용DimScale / 축척 직접 입력 중 선택
-
그룹으로 묶음체크 : 그려진 지시선과 문자가 그룹으로 묶임
-
고정 각도체크 : 마우스 지정과 관계없이 입력한 각도대로 지시선 작성

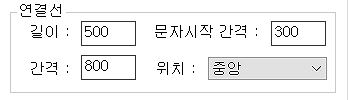

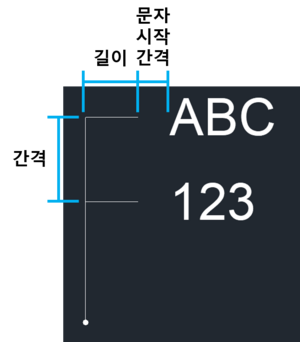

[연결선]

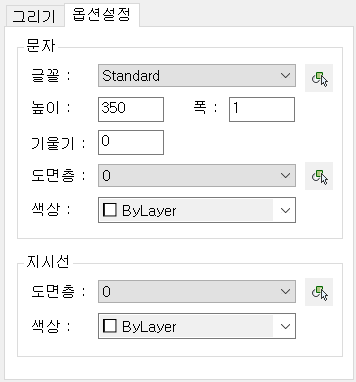

[옵션설정]
-
-
문자지시선에 표기되는 문자의 옵션 설정
-
지시선지시선의 도면층과 색상 설정
[실행 과정]
1. 명령 : ELEA 입력 후 엔터
2. 지시선에 들어갈 문자를 '문자 입력 칸'에 입력
3. 옵션 설정 후 [확인] 클릭
4. 시작 점 지정 : P1 클릭
5. 지시선 다음 점 지정 : P2 클릭
6. 지시선 방향 점 지정 : P3 클릭
[실행 결과]
