원본 블록으로 여러 도면의 블록을 교체합니다.

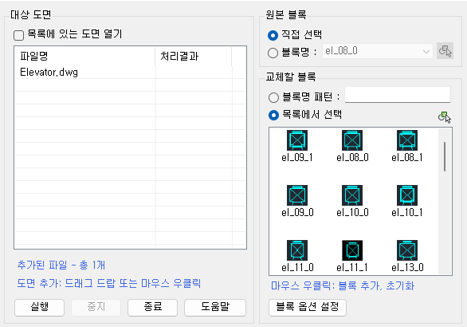

[대상 도면]
- [목록에 있는 도면 열기] 체크 : 목록에 있는 대상 도면을 하나씩 열어서 처리
- [목록에 있는 도면 열기] 체크 해제 : 목록에 있는 대상 도면을 열지 않고 처리
* 속성 문자 정렬 오류 발생 시 체크하여 실행
-
도면 파일로 추가
dwg 형식의 파일을 선택하여 추가
-
폴더로 도면 추가
폴더를 선택하여 폴더안에 있는 모든 dwg 파일 추가
-
활성 도면 추가
현재 활성되어 있는 dwg 파일 추가
-
열린 도면 추가
현재 열려있는 모든 dwg 파일 추가
-
선택한 도면 열기
목록에서 선택한 dwg 파일 열기
-
선택한 도면 삭제
목록에서 선택한 파일 목록에서 삭제
-
전체 목록 삭제
추가한 모든 도면 목록에서 삭제
[원본 블록]
- 직접 선택 : 도면에서 블록을 직접 선택하여 해당 블록으로 교체
- 블록명 : 목록에서 선택한 블록으로 교체
[교체할 블록]
- 블록명 패턴 : ? 패턴과 * 패턴 사용 가능하며 ? 패턴은 한 글자 , * 패턴은 여러 글자를 의미
예) 벽체? -> 벽체A, 벽체1 등
예) 창문* -> 창문ABC, 창문1234 등
- 목록에서 선택 : 교체하고 싶은 블록을 목록에서 지정
[블록 옵션 설정]
-
원본 블록 축척
원본 블록 축척 사용하여 블록 교체
-
지정 축척 입력
사용자가 입력한 지정 축척을 사용하여 블록 교체
-
교체 블록 축척
교체 블록의 축척을 사용하여 블록 교체
-
원본 블록 축척 x 축척 배수
원본 블록 축척에 사용자가 입력한 축척 배수를 곱한 값을 축척으로 사용하여 블록 교체
-
원본 블록 도면층
원본 블록의 도면층으로 설정
-
교체 블록 도면층
교체 블록의 도면층으로 설정
-
사용자 지정
사용자가 입력한 이름과 색상으로 도면층 생성하여 블록 도면층으로 설정
[실행 과정]
1. 명령 : REPB 입력 후 엔터
2. 대상 도면 파일 드래그 드랍 또는 마우스 우클릭으로 설정
3. 원본 블록, 교체할 블록 설정 후 [실행] 버튼 클릭

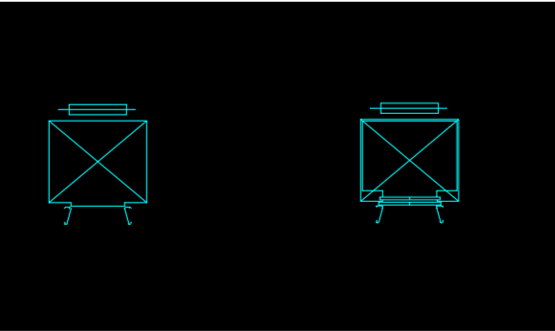

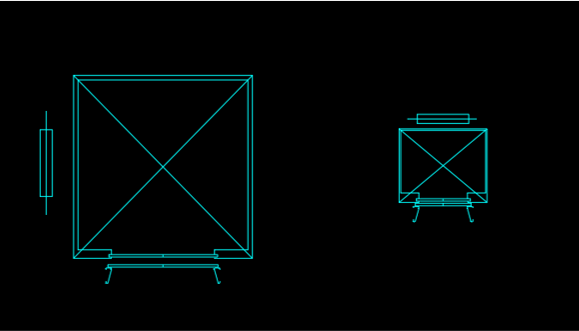

[실행 결과]
