을 클릭 하면 아래와 같이 옵션을 설정 할 수 있습니다.

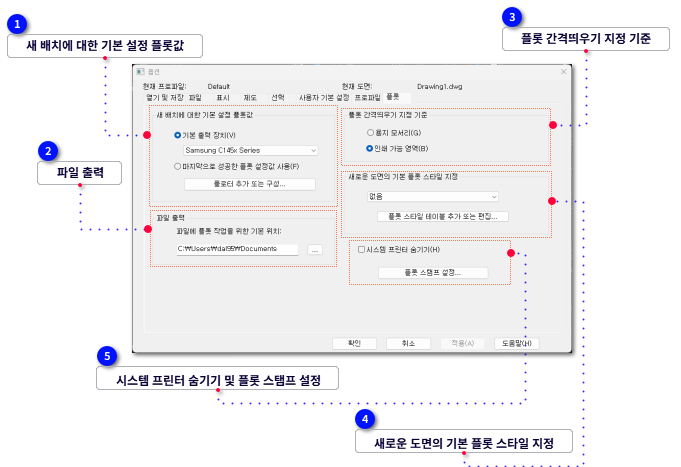

[플롯] 옵션은 플로팅 및 게시에 관련된 옵션을 조정합니다.

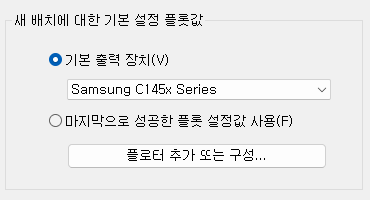

 새 배치에 대한 기본 설정 플롯값 | |
새로 생성된 레이아웃을 위한 기본 프린터를 지정합니다
-
-
새 도면에 대한 기본 플롯 설정을 조정합니다.
-
플로터 구성 검색 경로에서 검색된 모든 플로터 구성 파일(PC3)과 시스템에 구성된 모든 시스템 프린터가 리스트에 표시합니다.
-
-마지막으로 성공한 플롯 설정 사용 (플롯 추가 또는 구성 대화상자)
-
마지막으로 성공한 플롯의 설정에 따라 플로팅 설정을 설정합니다.
-
| | 🔖command window
[명령:] config
|
|
|
|

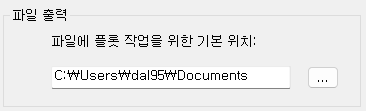

 파일 출력 | |
파일로 내보낼 플롯의 기본 내보내기 위치를 설정합니다.
|
|
|

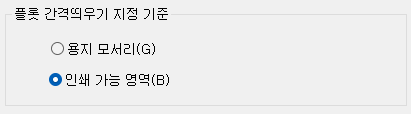

 플롯 간격띄우기 지정 기준 | |
도면 간격띄우기의 계산이 플롯 영역에서 시작할 지 또는 문서의 좌측 하단 구석부터 시작할지 여부를 지정합니다.
-
-
-
도면 플롯 간격띄우기의 상대적 위치가 문서의 모서리에 있도록 설정합니다.
-
-
도면 플롯 간격띄우기의 상대적 위치를 프린트가 가능한 영역이 되도록 설정합니다.
| |
|
|
|
- 플롯 간격띄우기가 인쇄 가능 영역 또는 용지 모서리를 기준으로 할지 여부를 조정합니다.
|
|
값
|
0
|
▸ 인쇄 가능 영역을 기준으로 플롯 간격띄우기를 설정합니다
|
|
1
|
▸ 용지 모서리를 기준으로 플롯 간격띄우기를 설정합니다
|
|
형식
|
Real
|
|
저장
|
Registry
|
|
초기값
|
0
| |
|
|
|

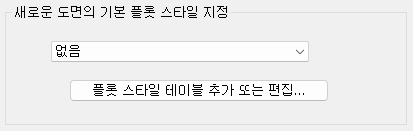

 새로운 도면의 기본 플롯 스타일 지정 | |
도면을 작성하는 동안 기본 플롯 스타일 작용을 지정합니다.
|
|
|
 시스템 프린터 숨기기 및 플롯 스탬프 설정 | |
시스템 프린터를 인쇄 대화 상자에서 숨길지 여부를 제어합니다.
-
플로터 마법사 추가를 통해 구성한 시스템 프린터는 숨길 수 없습니다.
-
|
|
|
