비교 후 old_old 파일 이름 및 new_new 파일 이름 이름의 DWG 파일이 생성되어 열립니다.
old_old 파일 이름과 new_new 파일 이름 도면에서 ZYX_FILECOMPARE_SAM 도면층에는 동일한 항목이 표시되며, ZYX_FILECOMPARE_MOD 도면층에는 수정된 항목이 표시되고, ZYX_FILECOMPARE_DIF 도면층에는 새로 추가된 항목이 표시됩니다.
그래픽 파일 경로
도면의 파일 경로를 표시합니다.
오래된 그래픽 파일
표준 파일 선택 대화 상자에서 검색을 선택하여 원본 도면을 선택합니다.
신규 그래픽 파일
표준 파일 선택 대화 상자에서 검색을 선택하여 수정된 도면을 선택합니다.
출력 파일
이 옵션을 선택한 후 파일 생성 대화 상자에서 검색을 선택하여 파일 이름과 저장 경로를 지정합니다.
다음으로 비교를 선택하여 도면 비교 결과를 .csv 파일 형식으로 지정된 경로에 출력합니다.

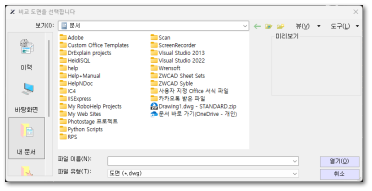

명령행에 FCMP를 입력하고 Enter 키를 눌러 비교할 도면 선택 대화상자를 열고 현재 도면과 비교할 도면 파일을 지정한 후 열기를 클릭합니다.
명령행에 FCMP를 입력하고 Enter 키를 누르면 명령줄에 프롬프트가 표시됩니다.
파일 비교는 현재 도면에서 수행되며, 비교 결과에서 설정된 각 변경 사항은 서로 다른 색상을 사용하여 구름형 수정 기호로 둘러싸여 차이를 강조합니다.
파일 비교가 활성화되면 현재 도면에 대한 변경 사항이 자동으로 감지되고 차이가 강조 표시됩니다.비교 도면이 열려 있는 경우 변경 내용이 저장될 때까지 비교 도면에서 변경한 내용이 비교 결과에 표시되지 않습니다.현재 도면에 닫히거나 고정된 도면층이 있는 경우에는 비교 결과에 포함되지 않습니다.
파일 비교 도구 모음을 엽니다.
파일 비교 설정
버튼이나 Enter니 FCMPSETTINGS 명령행에서 Enter 키를 눌러 파일 비교 설정 창을 엽니다.
파일 비교 참조 전환
버튼이나 Enter키 FCMPTOGGLEREFERENCE 명령행에서 Enter 키를 눌러 파일 비교 결과를 표시하거나 숨깁니다.이 설정은 시스템 변수에 저장됩니다.FCMPSHOWREFERENCE.
FCMPSHOWREFERENCE
- 파일 비교 결과를 표시하거나 숨깁니다.
값
0
파일 비교 결과를 숨깁니다.
1
파일 비교 결과를 표시합니다.
형식
정수
저장
Registry
초기값
1
이전
버튼이나 Enter 키 FCMPDIFFPREV 명령행에서 Enter 키를 눌러 이전 변경 세트를 확대합니다.
다음
버튼이나 Enter키 FCMPDIFFNEXT다음 변경 세트를 확대하려면 명령행에서 Enter 키를 누릅니다.
파일 비교를 종료합니다
버튼이나 Enert키를 FCMPCLOSE명령행에서 Enter 키를 눌러 파일 비교 도구 모음을 닫고 파일 비교를 종료합니다.
두 도면의 정보를 삽입하거나 복사합니다
명령행에 FCMPINFO 를 입력하고 Enter 키를 눌러 파일 이름, 폴더 경로, 데이터 저장 및 두 도면을 저장한 사용자와 같은 정보를 표시하는 비교된 파일 대화 상자를 엽니다.
버튼이나 Enter니 FCMPSETTINGS 명령행에서 Enter 키를 눌러 파일 비교 설정 창을 엽니다.
버튼이나 Enter키 FCMPTOGGLEREFERENCE 명령행에서 Enter 키를 눌러 파일 비교 결과를 표시하거나 숨깁니다.이 설정은 시스템 변수에 저장됩니다.FCMPSHOWREFERENCE.
버튼이나 Enter 키 FCMPDIFFPREV 명령행에서 Enter 키를 눌러 이전 변경 세트를 확대합니다.
버튼이나 Enter키 FCMPDIFFNEXT다음 변경 세트를 확대하려면 명령행에서 Enter 키를 누릅니다.
버튼이나 Enert키를 FCMPCLOSE명령행에서 Enter 키를 눌러 파일 비교 도구 모음을 닫고 파일 비교를 종료합니다.
