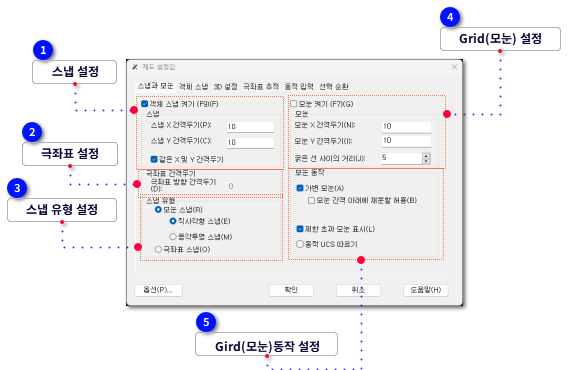

 스냅 설정 | |
- 스냅 켜기
-
스냅의 여부를 설정합니다.F9 키를 누르거나 상태 바에서 스냅 모드 버튼을 클릭하여 스냅 노드를 활성화 또는 비활성화할 수도 있습니다.
-
| |
|
값
|
0
|
▸ 스냅을 끕니다
|
|
1
|
▸ 현재 뷰포트에 스냅을 켭니다
|
|
- 스냅
-
스냅 동안 커서가 지정된 간격으로 이동하도록 설정합니다.
-
-
-
-
-
-
-
-
스냅과 모눈 간격에 대해 동일한 X와 Y 간격 값을 강제 사용합니다.
| |
|
|
-
-
SNAPSTYL 이 1로 설정된 경우, SNAPUNIT의 X 값을 자동으로 조정하여 등각투영 스냅을 사용할 수 있도록 해줍니다.
-
이 시스템 변수에 대한 변경 사항은 화면표시가 갱신될 때까지 모눈에 반영되지 않습니다.
|
|
형식
|
2D Point
|
|
저장
|
DWG
|
|
초기값
|
0.5000,0.5000(영국식) 또는 10.0000,10.0000(미터법)
| |
| |
|
값
|
0
|
표준(직사각형 스냅)
|
|
1
|
등각투영 스냅
|
|
|
|
|
 극좌표 설정 | |
- 극좌표 스냅의 증분 거리를 설정합니다.
- 시스템 변수 POLARDIST에 저장됩니다.
| |
|
|
-
SNAPTYPE 시스템 변수가 1(극좌표 스냅)로 설정된 경우 스냅 증분을 설정합니다.
|
|
형식
|
Real value
|
|
저장
|
Registry
|
|
초기값
|
0.0000
| |
|
|
|
 스냅 유형 설정 | |
스냅 유형 및 스타일을 설정합니다.
-
-
-
-
-
표준 사각형을 현재 보기의 모눈 스냅 유형으로 선택합니다.
-
-
현재 보기의 모눈 스냅 유형으로 등각투영 스냅을 선택합니다.
-
-
| |
|
값
|
0
|
모눈 또는 표준 스냅
|
|
1
|
극좌표 스냅 극좌표 각도 증분에 따라 스냅합니다. 극좌표 및 객체 스냅 추적과 함께 사용됩니다
|
|
형식
|
Integer
|
|
저장
|
Registry
|
|
초기값
|
0
| |
|
|
|

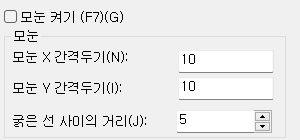

 Grid(모눈) 설정 | |
-
-
모눈 표시를 설정합니다. 모눈 표시 범위는 LIMITS 명령으로 설정됩니다.
-
-
표시 범위는 LIMITS 명령으로 설정됩니다.
| |
|
값
|
0
|
모눈 또는 표준 스냅
|
|
1
|
극좌표 스냅 극좌표 각도 증분에 따라 스냅합니다. 극좌표 및 객체 스냅 추적과 함께 사용됩니다
|
|
형식
|
Integer
|
|
저장
|
Registry
|
|
초기값
|
0
| |
-
-
X 및 Y 축을 따라 모눈 간격을 설정합니다.
-
-
-
-
-
-
-
-
기본 모눈과 보조 모눈 사이의 빈도를 지정합니다.
-
| |
|
|
-
주 모눈 선의 빈도를 보조 모눈 선과 비교하여 조정합니다.유효한 값의 범위는 1 ~ 100입니다.
|
|
|
|
|
 Gird(모눈)동작 설정 | |
표시되는 모눈의 모양을 설정합니다.
-
-
-
-
-
-
LIMITS 명령으로 지정된 영역 이상으로 모눈을 표시합니다.
-
-
동적 UCS의 XY 평면을 따르도록 모눈 평면을 변경합니다
| |
|
|
-
모눈의 표시 동작 및 표시 범위를 설정합니다.
-
|
|
값
|
0
|
표시될 모눈을 LIMIT 명령에 의해 지정되는 도면 영역의 한계 내로 제한합니다.
|
|
1
|
LIMIT 명령에 의해 제한되는 영역 밖에 모눈을 표시합니다.
|
|
2
|
모눈에 자체 적응형 디스플레이를 켜면 줌 아웃할 때 모눈의 밀도를 제한합니다.
|
|
4
|
모눈에 자체 적응형 디스플레이를 켜면 줌 인할 때 더 밀착된 공간에 더 많은 모눈 줄이 생성됩니다.
|
|
8
|
모눈 평면을 조정하여 동적 UCS의 XY 평면과 일치시킵니다.
|
|
|
|
|
