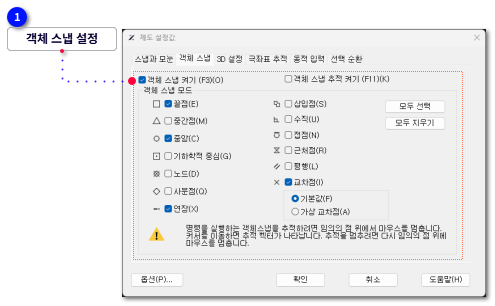

제도 설정값-객체스냅


제도 설정값-객체스냅
1

객체 스냅 설정

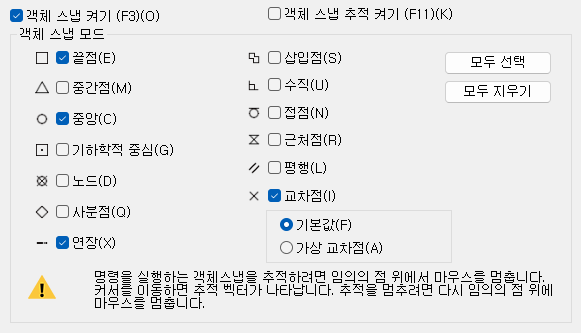

1. 객체 스냅 설정
객체 스냅 설정과 객체 스냅 모드를 설정합니다.

  • 객체 스냅 켜기
  •  객체 스냅을 설정합니다.F3 키를 누르거나 상태 바에서 객체 스냅을 클릭하여 객체 스냅을 활성화하거나 비활성화할 수도 있습니다.

  • 시스템 변수 OSMODE에 저장됩니다.

  • 객체 스냅 추적 켜기
  • 객체 스냅 추적을 설정합니다.

  • 시스템 변수AUTOSNAP에 저장됩니다.

  • 객체 스냅 모드
  •  객체 스냅 켜기 옵션이 체크된다는 전제 하에, 사용자는 하나 또는 그 이상의 객체 스냅 옵션을 설정하여 객체 스냅 모드를 설정할 수 있습니다.

  • 시스템 변수 OSMODE에 저장됩니다.

  • 근처점
  • 객체의 십자 커서에 가장 가까운 근처점을 스냅합니다.

  • 끝점
  •  객체의 끝점을 스냅합니다.

  • 중간점
  • 객체의 중간점을 스냅합니다.

  • 중망
  • 원 중심점(호)과 타원 중심점(타원호)을 스냅합니다.

  • 기하학적 중심
  • 닫힌 폴리선과 스플라인의 형상 중심을 스냅합니다.

  • 수직
  • 새로운 객체에서 또 다른 객체까지 수직을 스냅합니다.

  • 연장
  • 마우스는 객체의 끝점을 지날 때, 치수 보조선이나 호를 표시하여 프롬프트를 만듭니다.

  • 노드
  • 점 객체, 치수 정의점 또는 치수 텍스 점을 스냅합니다.

  • 접점
  •  객체의 접점을 스냅합니다.

  • 사분점
  •  객체의 사분점을 스냅합니다.

  • 삽입점
  • 객체의 삽입점을 스냅합니다.

  • 교차점
  • 객체의 교차점을 스냅합니다.

  • 기본값
  • 교차되는 끝점을 스냅합니다.

  • 가상 교차점
  •  평면에 있지 않지만 현재 보기에서 교차되는 것처럼 보이는 두 객체의 시각 교차점을 스냅합니다.

  • 평행
  • 선, 폴리선, 광선 또는 다른 선형 객체에 평행인 무한대선을 그립니다.

  • 모두 선택
  • 모든 옵션에 체크합니다.

  • 모두 지우기
  •  객체 스냅 모드의 옵션을 아무 것도 선택하지 않습니다.

  • Desettings 명령절차
  • 객체의 기하학적 위치로 스냅하기
  • 점 지정 프롬프트에서 SHIFT 키를 누르고 도면 영역에서 마우스 오른쪽 버튼을 클릭합니다. 바로가기 메뉴에서 원하는 스냅 모드를 선택합니다.
  • 스냅해야 할 객체와 가까운 곳으로 커서를 이동합니다.
  • 자동 스냅이 활성화되면 스냅 표시와 툴팁이 표시되고 커서는 기하학적 특징요소로 자동 스냅됩니다.
  • 점 객체를 선택합니다.

  • 자동 추적 설정 변경하기
  • 도면 영역에서 마우스 오른쪽 버튼을 클릭하고 옵션을 선택합니다.
  • 옵션 대화상자의 제도 탭에서 스마트 추적 설정 옵션을 설정합니다:
  • 극좌표 추적 벡터 표시: 극좌표 추적을 위한 정렬 경로를 제어합니다.해제되면 정렬이 표시되지 않습니다.
  • 전체 화면 추적 벡터 표시: 극좌표 추적을 위한 정렬 경로를 제어합니다. 해제되면 커서와 스냅된 객체 사이에만 정렬 경로가 표시됩니다.
  • 스마트 추적 툴팁 표시: 스마트 추적할 툴팁 표시를 제어합니다. 해제되면 툴팁이 표시되지 않습니다.
  • 정렬 점 획득 옵션을 설정합니다:
  • 자동: 객체 점을 자동으로 획득합니다.
  • Shift 키를 눌러 획득:Shift 키를 누르면 객체 점을 획득합니다.

  • 극좌표 추적 각도 설정하기
  • 상태표시줄에서 극좌표 추적 버튼을 마우스 오른쪽 버튼으로 누르고 설정을 선택합니다.
  • 제도 설정 대화상자의 극좌표 추적 탭에서 극좌표 추적 켜기를 선택합니다.
  • 극좌표 각도 설정의 증분 각도에서 다음 중 한 가지를 수행합니다:
  • 드롭다운 목록에서 어느 값을 증분각도 값으로 선택합니다.
  • 편집 상자에 증분각도 값을 직접 입력합니다.
  • 추가 각도를 설정하려면 다음과 같이 하십시오:
  • 추가 각도를 선택합니다.
  • 새로(New)를 클릭하고 각도 목록의 편집 상자에 값을 입력합니다.
  • UCS에 기반을 두거나 마지막으로 생성된 객체에 상대적인 극좌표 각도 측정을 설정합니다.
  • 확인을 클릭합니다.

  • 극좌표 추적 간격 설정하기
  • 메뉴 도구에서 제도 설정을 선택합니다.
  • 제도 설정 대화상자의 스냅 및 그리드 탭에서 다음과 같이 작업을 수행합니다:
  • 스냅 켜기를 선택합니다.
  • 스냅 유형에서 극좌표 스냅을 선택합니다.
  • 극좌표 간격에서 극좌표 거리 값을 설정합니다.
  • 극좌표 추적 탭에서 다음과 같이 작업합니다:
  • 극좌표 추적 켜기를 선택합니다.
  • 증분각도에서 어느 한 각도를 선택합니다. 필요 시 추가 각도를 선택하고 각도를 추가합니다.
  • 확인을 클릭합니다.

  • 그리드 표시 및 간격 제어
  • 메뉴 도구에서 제도 설정을 선택합니다.
  • 제도 설정의 스냅 및 그리드 탭에서 그리드 켜기를 선택합니다.
  • 스냅 유형에서 그리스 스냅과 직사각형 스냅을 선택합니다.
  • 다음 중 한 가지를 수행합니다:
  • 수직 방향과 수평 방향으로 모두 그리드에 동일한 간격을 설정하려면 스냅에서 X 및 Y 간격 동일하게를 선택하고 그리드에 그리드 X 간격 값을 입력합니다.
  • 수직 방향과 수평 방향으로 따로따로 그리드 간격을 설정하려면 스냅에서 X 간격과 Y 간격 동일하게를 해제하고 그리드에 그리드 X 간격과 그리드 Y 간격을 개별적으로 입력합니다.
  • 확인을 클릭합니다.

  • 그리드 표시 한계 설정하기
  • 메뉴 형식에서 그리기 한계를 선택합니다.
  • 도면 영역에서 포인팅 장치를 사용하여 왼쪽 하단 모서리를 지정하거나 명령행에 왼쪽 하단 모서리 좌표를 직접 입력합니다.
  • 도면 영역에서 포인팅 장치를 사용하여 오른쪽 상단 모서리를 지정하거나 명령행에 오른쪽 상단 모서리 좌표를 직접 입력합니다.
  • 명령행에 GRIDDISPLAY를 입력한 다음 0을 입력합니다.

  • 포인터 입력 툴팁에 좌표값 입력하기
  • 포인터 입력이 활성화되었는지 확인합니다.
  • 다음 방법들 중 한 가지를 사용하여 좌표값을 입력합니다:
  • 직교좌표계 형식에서는 X  좌표값을 먼저 입력하고 TAB 키를 누른 다음 Y  좌표값을 입력하고 ENTER 키를 누릅니다.
  • 극좌표계 형식에서는 마지막 지점으로부터 측정한 거리 값을 먼저 입력한 다음 각도 값을 입력하고 ENTER를 누릅니다.
  • 직교좌표계가 툴팁에 표시될 때에는 극좌표 형식으로 입력하고 마지막 지점으로부터 측정된 거리값과 각도 기호(<)를 입력한 다음 각도값을 입력하고 ENTER를 누릅니다.
  • 툴팁에 극좌표 형식이 표시되었을 때에는 직교좌표계 형식으로 입력하고 X  좌표값과 콤마(,)를 입력한 다음 Y 좌표값을 입력하고 ENTER를 누릅니다.
