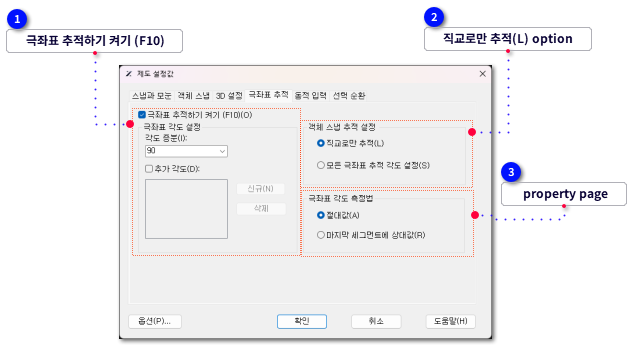

 극좌표 추적하기 켜기 (F10) | |
-
-
F10 키를 누르거나 상태 바에서 객체 스냅 추적 버튼을 클릭하여, 객체 스냅 추적을 활성화 또는 비활성화할 수도 있습니다.
-
-
-
-
-
-
-
-
-
| |
|
|
|
극좌표 및 객체 스냅 추적 설정값을 조정합니다.
설정은 다음 값들의 합계를 사용하여 비트코드로 저장됩니다.
|
✓ 극좌표 각도 측정
|
값
|
0
|
현재 UCS를 기준으로 극좌표 각도를 측정합니다(절대값)
|
|
1
|
선택한 객체로부터 극좌표 각도를 측정합니다(상대값)
| ✓ Object snap tracking
|
값
|
0
|
직교 상태로만 추적합니다
|
|
2
|
극좌표 추적 설정값을 객체 스냅 추적에 사용합니다
| ✓ 추가 극좌표 추적 각도 사용
✓ 객체 스냅 추적점을 획득
|
값
|
0
|
자동으로 획득합니다
|
|
8
|
SHIFT 키를 눌러 획득합니다
|
|
-
-
추가된 추가 각도를 표시합니다.추가 각도는 절대 각도이며 증분 각도가 아닙니다.
-
시스템 변수 POLARADDANG에 저장됩니다.
| |
|
|
-
사용자 정의 극좌표 각도를 포함합니다. 최대 10개의 각도를 추가할 수 있습니다.
-
각 각도는 세미콜론(;)으로 분리된 최대 25 문자로 구성됩니다.
-
AUNITS시스템 변수는 각도 표시 형식을 설정합니다.
-
POLARANG 과는 달리, POLARADDANG 각도는 여러 개의 값이 만들어지지 않습니다.
| | | 분수 형식의 각도를 사용할 경우에는 AUPREC 시스템 변수(각도 정밀도)를 더 큰 값으로 설정하십시오.
그렇지 않으면 POLARADDANG 값이 반올림됩니다.
|
|
형식
|
String
|
|
저장
|
Registry
|
|
초기값
|
" "
| |
| |
|
|
-
-
상태 행에 표시된 모든 읽기 전용 각도 단위 및 정밀도가 현재 AUPREC 값보다 같거나 작은 편집 가능한 모든 각도 단위에 소수부 자릿수를 설정합니다.
-
정밀도가 현재 AUPREC 값보다 크며 편집 가능한 각도 단위인 경우에는, 실제 정밀도가 표시됩니다.
-
AUPREC는 치수 문자의 화면표시 정밀도에 영향을 주지 않습니다. DIMSTYLE 명령어 참고 하십시오.
| |
-
-
-
-
|
|
|
 직교로만 추적(L) option | |
-
-
-
-
객체 스냅 추적이 켜져 있으면, 가져온 객체 스냅 점에 수직 (수평 / 수직)인 객체 스냅 추적이 표시됩니다.
-
-
객체 스냅 추적 켜기 옵션이 체크되고 점을 지정되면, 커서가 획득된 객체 스냅 점의 편각의 추적 경로를 따라 추적할 수 있습니다.
|
|
|
 property page | |
-
-
-
-
-
-
이전에 그려진 선을 참조하여 극좌표 추적 각도을 확인합니다.
|
|
|
