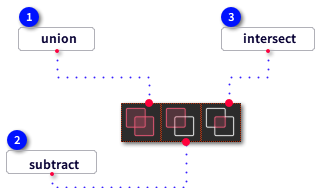

 union | | -
 둘 이상의 3D 솔리드 객체, 영역 또는 표면을 하나의 전체로 조합하여 복합 3D 구객체, 영역 또는 표면을 형성합니다.
|
명령어
|
:
|
UNION
|
|
리본 위치
|
:
|
솔리드 >> Boolean
|
|
단축키
|
:
|
|
|
Option
|
:
|
|
|
[명령:] UNION
[명령:] 결합할 오브젝트 선택:
[명령:] 1개를 찾음, 총 2개
-
-
3D 솔리드 객체, 영역 또는 표면을 선택합니다.
-
주석 최소한 2개의 3D 솔리드 객체, 표면 또는 영역을 선택해야 합니다.
-
결과로 만들어지는 복합 객체는 선택 집합 내의 모든 3D 솔리드 객체에 내포된 공간을 포함합니다.
-
결과로 만들어지는 복합 영역은 선택 집합 내의 모든 영역에 내포된 공간을 포함합니다.
-
| |
|
|
 subtract | | -
 둘 이상의 3D 구객체, 표면 또는 영역을 SUBTRACT 동작을 통해 하나의 전체 객체로 조합합니다.
-
사용자가 차감하고자 하는 두 개의 영역은 반드시 동일 평면 위에 존재해야 합니다. -
만일 사용자가 SUBTRACT 명령어를 실행하기 위해서 서로 다른 평면 상의 일단의 영역을 선택했을 경우, -
프로그램은 각각의 평면 상에 별개의 차감 영역을 생성합니다. -
존재하는 평면에 선택된 다른 평면이 없을 경우 해당 영역은 사용할 수 없습니다.
|
|
|
|
SUBTRACT
|
3D Solid SUBTRACT
|
|
명령어
|
:
|
SUBTRACT
|
|
리본 위치
|
:
|
솔리드 >> Boolean
|
|
단축키
|
:
|
SU
|
|
Option
|
:
|
|
|
[명령:] SUBTRACT
[명령:] ~에서 제거할 솔리드 및 영역을 선택:
[명령:] 제거할 솔리드 및 영역을 선택하세요:
-
-
SUBTRACT 동작을 행할 3D 구객체, 표면 및 영역을 선택합니다.
-
-
| |
|
|
 intersect | | -
 두 개 이상의 3D 솔리드, 곡면 또는 영역의 교차 부분에서 2개 이상의 3D 솔리드, 곡면 또는 영역을 생성하고 교차 외부의 영역을 삭제합니다.
|
|
|
|
SUBTRACT
|
3D Solid INTERSECT
|
|
명령어
|
:
|
INTERSECT
|
|
리본 위치
|
:
|
솔리드 >> Boolean
|
|
단축키
|
:
|
IN
|
|
Option
|
:
|
|
|
[명령:] INTERSECT
[명령:] ~에서 제거할 솔리드 및 영역을 선택:
[명령:] 제거할 솔리드 및 영역을 선택하세요:
-
-
교차시킬 3D 솔리드, 곡면 및 영역을 선택합니다.
| | -
최소한 두 개의 3D 솔리드, 곡면 또는 영역을 선택해야 합니다.
|
-
▸ INTERSECT는 하나의 곡면과 하나의 3D 솔리드 사이의 교차만을 지원합니다.
-
▸ 선택 세트에 여러 곡면 또는 솔리드가 포함하는 경우, 곡면과 솔리드 사이에 교차가 생성됩니다.
| |
|
|
