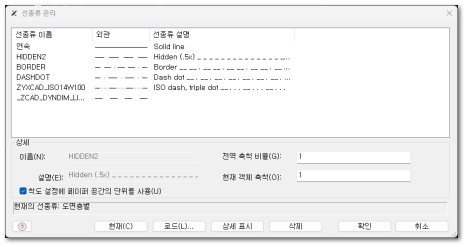

선 종류, 즉 선, 점 및 공간의 연속 대체 배열을 정의하고, 현재 선 종류를 로드 및 설정합니다.
|
-
-
선 종류 이름, 모양 및 설명을 포함하여, 현재 도면에 로드된 선 종류를 표시합니다.
-
사용자는 선 종류 이름을 두 번 클릭하여 현재 선 종류로 설정할 수 있습니다.
-
-
-
선 종류 이름에서 문자 수는 글자, 숫자, 공백 그리고 달러 마크 ($), 하이픈 (-) 및 밑줄 (_)과 같은 특수 문자를 포함하여 최대 255 자입니다.
-
쉼표 (,), 콜론 (:), 등호 (=), 물음표 (?), 별표 (*), 크기 및 작기 기호 (<>), 슬래시 및 백 슬래시 (/ \), 세로 막대 (|), 큰 따옴표 ( ") 또는 작은 따옴표 ( ')를 포함하여 그러한 문자는 선 종류 이름에 포함될 수 없습니다.
-
-
-
-
-
-
이름, 설명 등과 같은 선 종류 목록에서 선택한 선 종류의 세부 사항을 표시하거나 수정합니다.
-
-
-
이름을 두 번 클릭하여 선 종류 이름을 편집하고, 블록별, 도면층별, 연속선 종류 및 외부 참조의 선 종류를 확인합니다.
-
-
-
-
시스템 변수 LTSCALE에 저장된 전역 축척 계수의 값을 표시 또는 설정합니다.
| | -
|
|
-
전역 선종류 축척 비율을 설정합니다. 선종류 축척 비율은 0이 될 수 없습니다.
| -
-
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
1.0000
|
|
-
-
시스템 변수 CELTSCALE에 저장된 새로 생성된 객체의 선 종류 축척을 설정합니다.
-
최종 표시 축척은 전역 축척 계수와 현재 객체 축척의 곱입니다.
-
-
체크되면, 모형 공간과 배치 공간에서 동일한 축척으로 선 종류를 확대 / 축소합니다.
-
| | -
|
|
-
현재 객체 선 종류 축척 비율을 설정합니다. LTSCALE 명령 설정을 기준으로 새 객체의 선 종류 축척을 설정합니다.
| -
-
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
1.0000
|
|
| | -
|
|
-
-
PSLTSCALE을 변경하거나 PSLTSCALE이 1로 설정된 ZOOM 명령 등을 사용할 경우, 뷰포트의 객체는 새 선종류 축척을 사용하여 자동으로 재생성되지 않습니다.
-
각 뷰포트의 선종류 축척을 업데이트하려면 REGEN 또는 REGENALL 명령을 사용합니다.
| -
-
|
값
|
0
|
-
-
선종류 대시 길이는 객체가 작성된 도면 공간 또는 모형 공간의 도면 단위를 따릅니다.
-
전체적인 LTSCALE 비율에 따라 축척됩니다.
|
|
1
|
-
뷰포트 축척에 따라 선종류 축척이 결정됩니다.
-
TILEMODE 가 0으로 설정된 경우, 대시 길이는 객체가 모형 공간에 있더라도 도면 공간의 도면 단위를 따릅니다.
-
이 모드에서 뷰포트는 다양하게 확대할 수 있지만 선종류는 동일하게 표시됩니다.
-
특정 선종류의 경우, 뷰포트에 있는 선의 대시 길이는 도면 공간에 있는 선의 대시 길이와 같습니다.
-
LTSCALE 을 사용한 대시 길이 조정도 여전히 가능합니다.
| -
-
|
| | -
|
|
-
모형 탭이나 마지막 배치 탭을 현재 탭으로 설정합니다.
| -
-
|
값
|
0
|
마지막 활성 배치 탭(도면 공간)을 활성화합니다
|
|
1
|
모형 탭을 활성화합니다
| -
-
|
-
-
-
-
선 종류 목록에서 선택한 선 종류를 현재 선 종류로 설정합니다.
-
-
-
검색 버튼을 클릭하여 선 종류 파일 선택 대화 상자를 열어 선 종류 파일을 선택하여 선 종류 목록에 로드합니다.
-
-
대화 상자에 세부 그룹을 표시 여부를 설정합니다.
|
|
|
