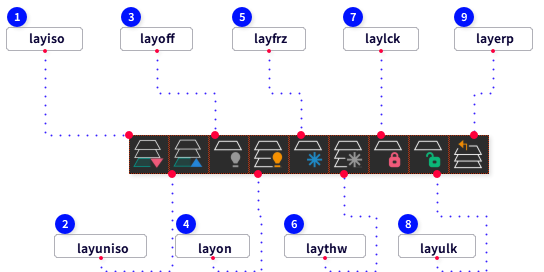

도면층 관리-1


도면층 관리-1
1

layiso

  •  line 다른 모든 도면층을 끄고 하나 이상 선택된 객체의 도면층을 분리합니다.
명령어
:
LAYISO
리본 위치
:
홈 >> 도면층
단축키
:

Option
:

  •  저장된 도면층 객체를 선택
  •  객체를 선택한 후 선택된 객체의 도면층을 제외한 모든 도면층이 꺼지며 현재 도면층 뷰포인트에서 동결 또는 잠깁니다.
  •  LAYUNISO를 사용하여 LAYISO 명령이 실행되기 이전 상태로 도면층을 복구할 수 있습니다.

  •  설정
  •  분리 모드에서 도면층을 끌지 아니면 잠글지 여부를 관리합니다.

  •  종료
  •  선택된 객체의 도면층을 제외한 모든 도면층이 꺼지거나 동결됩니다.

  •  용지 공간

  •  종료
  •  모든 뷰포트에서 선택된 객체의 도면층을 제외한 모든 도면층을 끕니다.

  •  다중 동결
  •  현재 뷰포트에서만 선택된 객체의 도면층을 제외한 모든 도면층을 동결합니다.

  •  잠금 및 페이드
  •  선택된 객체의 도면층을 제외한 모든 도면층을 잠그고 페이드 값을 입력하여 밝기 수준을 변경합니다.

  •  LAYLOCKFADECTL 시스템 변수를 설정하여 밝기를 적용할 수 있습니다.



2

layuniso

  •  line 도면층을 LAYISO 명령어를 실행하기 전 상태로 복구합니다.
명령어
:
LAYUNISO
리본 위치
:
홈 >> 도면층
단축키
:

Option
:



3

layoff

  •  line 선택된 객체의 도면층을 끕니다.
명령어
:
LAYOFF
리본 위치
:
홈 >> 도면층
단축키
:

Option
:

  •  끄기로 전환할 도면층의 객체 선택
  •  끄려는 도면층의 객체를 선택합니다.

  •  옵션
  •  도면층을 끄기 위한 옵션을 지정합니다.

  •  정하지 않음
  •  선택된 객체의 도면층을 끕니다.
  •   블록 또는 외부 참조를 선택한 경우 선택된 블록 또는 외부 참조의 도면층이 꺼집니다.

  •  객체 수준 정하기
  •  외부 참조 또는 블록에 중첩되어 있는 경우에도 선택된 객체의 도면층만 끕니다.

  •  블록 수준 정하기
  •  선택된 객체가 블록에 중첩된 경우 선택된 블록의 도면층이 꺼집니다(중첩 없음과 유사).
  •  선택된 객체가 외부 참조에 중첩된 경우 객체의 도면층이 꺼집니다(항목 레벨 중첩과 유사).

  •  종료
  •  LAYOFF 명령을 종료합니다.



4

layon

  •  line 현재 도면에서 모든 도면층을 켭니다.
명령어
:
LAYON
리본 위치
:
홈 >> 도면층
단축키
:

Option
:



5

layfrz

  •  line 선택된 객체의 도면층을 동결합니다.
[Layfrz] 도면층 동결 전
[Layfrz] 도면층 동결 후
현재 도면층을 동결할 수 없습니다.
명령어
:
LAYFRZ
리본 위치
:
홈 >> 도면층
단축키
:

Option
:

[LAYFRZ]
[명령:] LAYFRZ
[명령:] 삽입지점을 지정하세요:

  •  동결된 도면층에서 객체 선택
  •  동결된 도면층에서 객체를 선택합니다.

  •  설정
  •  뷰포트 또는 블록 정의를 선택하고 관련 설정을 표시합니다.

  •  뷰포트

  •  뷰포트의 설정을 표시합니다.

  •  동결
  •  모든 뷰포트에서 선택된 객체의 도면층을 동결합니다.

  •  다중 동결
  •   현재 뷰포트에서만 선택된 객체의 도면층을 동결합니다.

  •  블록 선택
  •   블록 선택모음의 설정을 표시합니다.

  •  정하지 않음
  •  선택된 객체의 도면층을 동결합니다.
  •  블록 또는 외부 참조를 선택한 경우 선택된 블록 또는 외부 참조의 도면층이 동결됩니다.

  •  정하지 않음
  •  외부 참조 또는 블록에 중첩되어 있는 경우에도 선택된 객체의 도면층만 동결합니다.

  •  블록 수준 정하기
  •  선택된 객체의 도면층을 동결합니다.
  •  선택된 객체가 블록에 중첩된 경우 선택된 블록의 도면층이 동결됩니다(중첩 없음과 유사).
  •  선택된 객체가 외부 참조에 중첩된 경우 선택된 객체의 도면층이 동결됩니다(항목 레벨 중첩과 유사).

  •  명령 취소
  •  선택한 마지막 도면층을 버립니다.

6

laythw

  •  line 현재 도면에서 모든 도면층의 동결을 해제합니다.
명령어
:
LAYTHW
리본 위치
:
홈 >> 도면층
단축키
:

Option
:



7

laylck

  •  line 선택된 객체의 도면층을 잠급니다.
명령어
:
LAYLCK
리본 위치
:
홈 >> 도면층
단축키
:

Option
:

  •  잠긴 도면층 위의 객체 선택
  • 객체를 선택하면 선택된 객체의 도면층이 잠깁니다.
  • 다른 도면층에서 잠글 객체를 선택할 수 있습니다.
  • 잠긴 도면층의 객체는 화면에서 어두워집니다.
  • 페이드 정도는 LAYLOCKFADECTL 시스템 변수에 의해 결정됩니다.

  •  종료
  •  ENTER를 눌러 객체 선택을 중단합니다.
  •  잠긴 모든 도면층의 이름이 명령행에 표시됩니다.


8

layulk

  •  line 선택된 객체의 도면층 잠금을 해제합니다.
명령어
:
LAYULK
리본 위치
:
홈 >> 도면층
단축키
:

Option
:

  •   잠금 해제할 도면층 객체 선택
  •   객체를 선택하면 선택된 객체의 도면층 잠금이 해제됩니다.잠금이 해제된 도면층의 이름이 명령행에 표시됩니다.


9

layerp

  •  line 도면층 설정에 대한 마지막 변경사항 또는 마지막 변경사항 모음을 폐기합니다.
  • LAYERP 명령은 도면층 관리, 도면층 특성 관리 대화 상자 또는 -LAYER 명령을 통해 도면층 설정에 이루어진 변경사항을 취소합니다.
  • LAYERMODE 시스템 변수는 도면층 설정에 이루어진 변경사항의 추적 여부를 관리합니다. LAYERMODE가 켜지면 도면층 설정에 이루어진 변경사항이 추적되며 LAYERP에 의해 취소될 수 있습니다. LAYERMODE가 까지면 아무 변경사항도 추적되지 않으며 LAYERP가 비활성화됩니다.
    LAYERMODE
    • 도면층 변경내용 추적을 켜거나 끕니다.

    값
    0
    도면층 변경내용 추적을 끕니다.
    1
    도면층 변경내용 추적을 켭니다.

    형식
    Integer
    저장
    Registry
    초기값
    1
명령어
:
LAYERP
리본 위치
:
홈 >> 도면층
단축키
:

Option
:

  •   LAYERP 명령은 다음의 경우 취소할 수 없습니다:
  •   이름이 변경된 도면층 처음 이름은 복구될 수 없습니다.
  •   삭제된 도면층 삭제된 도면층은 복구될 수 없습니다.
  •   추가된 도면층 새로 추가된 도면층은 실행취소될 수 없습니다.
