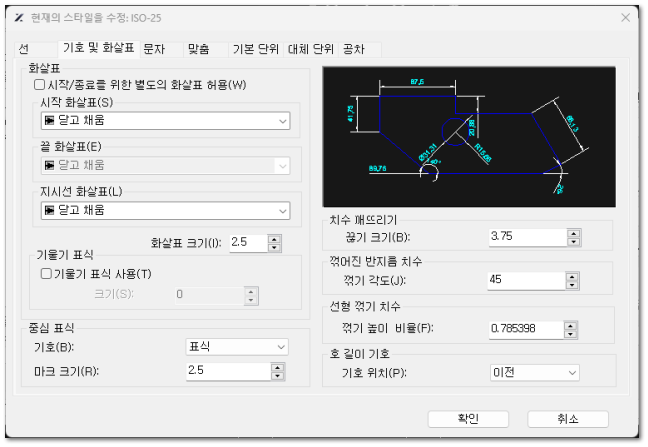

치수, 눈금 및 꺾기 치수의 화살표에 대한 특성을 설정합니다.
- 화살표
▸ 화살표의 특성을 수정합니다.
▸ 화살표 스타일을 사용자 정의하려면, 원하는 화살표 스타일의 드롭 다운 목록 하단에 있는 사용자 화살표를 클릭하여 새 화살표 스타일에 대한 블록을 선택할 수 있는 사용자 화살표 대화 상자 를 엽니다. ▸ 화살표 스타일을 정의하는 블록은 현재 도면에 포함되어야 합니다.
▸ 시작/종료를 위한 별도의 화살표를 허용
▹ 시작 화살표과 종료 화살표의 스타일을 각각 설정할지 여부를 설정합니다.
▹ 시스템 변수 DIMSAH 에 저장됩니다. 취소하면, 화살표의 스타일은 시스템 변수 DIMBLK 에 저장됩니다.
치수 선 또는 지시선의 끝에 표시되는 화살촉 블록을 설정합니다. 기본 닫고 채움 화살촉 표시로 되돌아가려면 하나의 마침표(.)를 입력합니다. 화살촉 블록 항목과 새로운 치수 스타일, 치수 스타일 수정 및 재지정 대화상자에서 해당 항목을 선택하기 위해 사용되는 이름은 아래와 같습니다. 사용자 정의 화살촉 블록 이름을 입력할 수도 있습니다.
값
값
환경
""
닫고 채움
"_DOT"
점
"_DOTSMALL"
작은 점
"_DOTBLANK"
빈 점
"_ORIGIN"
원점 지시자
"_ORIGIN2"
원점 지시자2
"_OPEN"
활성
"_OPEN90"
오른쪽 각도
"_OPEN30"
열기 30
"_CLOSED"
닫힘
"_SMALL"
빈 작은 점
"_NONE"
없음
"_OBLIQUE"
기울기
"_BOXFILLED"
상자 채움
"_BOXBLANK"
상자
"_CLOSEDBLANK"
닫고 비움
"_DATUMFILLED"
데이텀 삼각형 채움
"_DATUMBLANK"
데이텀 삼각형
"_INTEGRAL"
정수
"_ARCHTICK"
건축 눈금
▸ 시작 화살표
▹ 시작 화살표의 스타일을 설정합니다.
DIMSAH가 켜진 경우 치수 선의 첫 번째 끝의 화살촉을 설정합니다.
기본 닫고 채움 화살촉 표시로 되돌아가려면 하나의 마침표(.)를 입력합니다.
화살촉 리스트에 대해서는 DIMSAH 를 참고하십시오.
▸ 종료 화살표
▹ 종료 화살표의 스타일을 설정합니다.
DIMSAH가 켜진 경우 치수 선의 첫 번째 끝의 화살촉을 설정합니다.
기본 닫고 채움 화살촉 표시로 되돌아가려면 하나의 마침표(.)를 입력합니다.
▸ 지시선 화살표
▹ 지시선 화살표의 스타일을 설정합니다.
기본 닫고 채움 화살촉 표시로 되돌아가려면 하나의 마침표(.)를 입력합니다.
화살촉 항목 리스트에 대해서는 DIMBLK 를 참고하십시오.
- 화살표 크기
▸ 화살표의 크기를 정의합니다.
치수 선 및 지시선 화살촉의 크기를 조정합니다.
갈고리선의 크기도 조정합니다. 여러 개의 화살촉 크기에 따라 치수 선 및 문자가 치수보조선 사이에서 맞는지 결정됩니다.
DIMASZ는 DIMBLK. 에 의해 설정된 경우 화살촉 블록의 축척을 지정하는 데도 사용됩니다.
DIMTSZ 가 0 이외의 값으로 설정된 경우 DIMASZ는 아무런 효과가 없습니다.
형식
Real value
저장
DWG
초기값
0.1800(영국식) 또는 2.5000(미터법)
- 기울기 표식
▸ 화살표 스타일이 체크되도록 설정하고, 기울기 표식의 크기를 설정합니다.
선형, 반지름 및 지름 치수기입을 위해 화살촉 대신 그려진 기울기 스트로크의 크기를 지정합니다.
>0일때는, 기울기 스트로크의 크기는 이 값에 DIMSCALE 값을 곱하여 결정됩니다.
값
0
화살촉을 맞물림니다
>0
화살촉 대신 기울기 스트로크를 맞물림니다
형식
Real value
저장
DWG
초기값
0.0000
크기, 거리 또는 간격 띄우기를 지정하는 치수기입 변수에 적용되는 전체 축척 비율을 설정합니다.
LEADER 명령으로 작성되는 지시선 객체의 축척에도 영향을 줍니다.
DIMSCALE은 측정된 길이, 좌표 또는 각도에 영향을 주지 않습니다.
값
0
도면 공간에 자동으로 크기 조정 치수를 작성합니다
> 0
계산된 축척 비율은 문자 크기, 화살촉 크기 및 면 값에서 플롯 되는 기타 축척 거리를 지정하는 데 사용됩니다
형식
Real value
저장
DWG
초기값
1.0000
▸ 눈금 표식
▹ 화살표를 눈금 표식으로 설정할지 여부를 지정합니다.
▸ 크기
▹ 눈금 표식의 크기를 설정합니다.
▹ 눈금 표식이 활성화되어 있는 경우 사용 가능합니다.
- 중심 표식
▸ 중심 표식의 종류 및 크기를 설정합니다.
▸ 중심 표식 및 선은 DIMCENTER, DIMDIAMENTER 및 DIMRADIUS 명령에만 사용할 수 있습니다.
▸ DIMDIAMENTER 및 DIMRADIUS 명령의 경우, 치수선이 원 또는 호를 벗어나 배치된 때에만 중심 표식가 생성됩니다.
DIMCENTER, DIMDIAMETER 및 DIMRADIUS 명령으로 원 또는 호 중심 표식 및 중심선의 도면을 조정합니다.
DIMCENTER, DIMDIAMETER, 그리고 DIMRADIUS 의 경우 중심 표식은 원 또는 호 외부에 치수 선을 배치하는 경우에만 그려집니다.
값
0
중심 표식 또는 선이 그려지지 않습니다
>0
중심선이 그려집니다
<0
중심 표식이 그려집니다
형식
Real value
저장
DWG
초기값
0.0900(영국식) 또는 2.5000(미터법)
▸ 기호
▹ 중심 표식의 유형을 없음, 선 또는 표식으로 설정합니다.
▹ 없음: 중심 표식나 중심선을 생성하지 않습니다.
▹ 표식: 중심 표식를 생성합니다.
▹ 선: 중심선을 생성합니다.
▸ 표식 크기
▹ 중심 표식의 크기를 설정합니다.
- 호 치수
▸ 호 표식의 위치를 설정합니다.
값
0
호 길이 기호를 치수 문자 앞에 배치합니다
1
호 길이 기호를 치수 문자 위에 배치합니다
2
호 길이 기호 표시를 억제합니다
▸ 기호 위치
▹ 호 표식은 단락 앞이나 위에 배치되거나 표시되지 않을 수 있습니다.
- 반경 꺾기 치수
▸ 반경 꺾기 치수의 모양을 설정합니다.
▸ 꺾기 각도
▹ 꺾기 각도, 즉 반경 꺾기 치수에서 치수선의 가로선의 각도의 크기를 설정합니다.
꺽기 반지름 치수에 있는 치수 선의 횡단 세그먼트 각도를 결정합니다.
꺽기 반지름 치수는 많은 경우에 중심점이 페이지 바깥쪽에 있을 때 작성됩니다.
- 선형 꺾기 치수
▸ 선형 꺾기 치수의 모양을 설정합니다.
▸ 꺾기 높이 배율
▹ 꺾기 높이의 크기를 지정합니다. 그 단위는 문자 높이의 크기입니다.
- 치수 끊기
▸ 치수 끊기의 모양을 설정합니다.
- 끊기 크기
▸ 치수 끊기에 대한 간격 크기를 지정합니다.
끊기 (before)
끊기 L의 크기를 지정(after)
