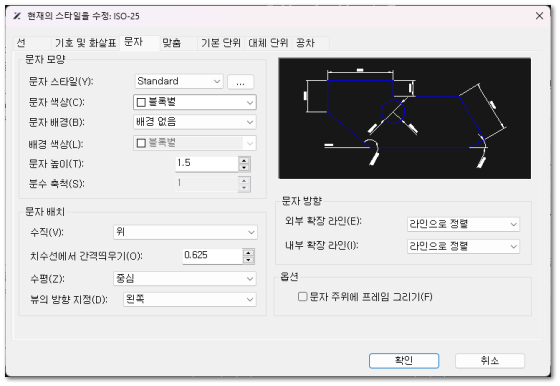

치수 스타일 대화상자-문자


치수 스타일 대화상자-문자
  • 치수 문자의 특성을 설정합니다.

- 문자 모양
▸ 문자 스타일, 색상, 높이 및 기타 특성을 설정합니다.

▸ 문자 스타일
▹ 치스 문자의 스타일을 설정합니다.
▹ 문자 스타일 오른쪽에있는 버튼을 클릭하여 문자 스타일을 생성하거나 수정할 수 있는 문자 스타일 관리자를 표시합니다.
▹ 시스템 변수 DIMTXSTY에 저장됩니다.
DIMTXSTY
  • 치수의 문자 스타일을 지정합니다.

형식
String
저장
DWG
초기값
"STANDARD"

▸ 문자 색상
▹ 치수 문자의 색상을 설정합니다.
▹ 드롭 다운 목록 하단에 있는 색상 선택을 클릭하여 색상 선택 대화 상자를 엽니다.
▹ 시스템 변수 DIMCLRT에 저장됩니다.
DIMCLRT
  • 치수 문자에 색상을 지정합니다.
  • 색은 0과 256 사이의 어떤 숫자가 될 수 있습니다.
  • BYBLOCK에 대해서는 0을 입력합니다. BYLAYER에 대해서는 256을 입력합니다.

형식
Integer
저장
DWG
초기값
0

▸ 문자 배경
▹ 치수 문자에 배경 설정과 배경 유형을 설정합니다.
▹ 시스템 변수 DIMTFILL에 저장됩니다.
DIMTFILL
  • 치수에서 문자의 배경을 설정합니다.

값
0
배경 없음
1
도면의 배경을 사용합니다.
2
사용자가 지정한 색상(DIMTFILLCLR)

형식
Integer
저장
DWG
초기값
0

▸ 배경 색상
▹ 문자 배경이 사용자 색상으로 설정되면, 여기에서 배경 색상을 사용자 정의할 수 있습니다.
▹ 드롭 다운 목록 하단에 있는 색상 선택을 클릭하여 색상 선택 대화 상자를 엽니다.
▹ 시스템 변수DIMTFILLCLR에 저장됩니다.
DIMTFILLCLR
  • 치수에서 문자의 배경색을 설정합니다.
  • 값의 범위는 0 ~ 256입니다. "색상 선택" 대화상자에서 색상 값을 조회할 수 있습니다.
  • 블록별의 경우 0을 입력합니다. 도면층별의 경우 256을 입력합니다.

형식
Integer
저장
DWG
초기값
0

▸ 문자 높이
▹ 치수 문자의 높이를 설정합니다.
▹ 여기서 설정된 문자 높이는 현재 치수 문자의 문자 스타일에서 설정된 고정 문자 높이에 의해 무시됩니다.
▹ 치수 스타일에 설정된 문자 높이를 사용하고자 하는 경우, 문자 스타일의 고정 문자 높이가 0으로 설정되어 있는지 확인합니다.
▹ 시스템 변수 DIMTXT에 저장됩니다.
DIMTXT
  • 현재 문자 스타일이 수정된 높이가 아닌 경우 치수 문자의 높이를 지정합니다.

형식
Real value
저장
DWG
초기값
0.1800(영국식) 또는 2.5000(미터법)

▸ 분수 축척
▹ 치수 문자에 기반하여, 치수 문자에 대한 분수의 축척을 설정합니다.
▹ 이 옵션은 기본 단위 탭의 선형 치수에 따른 단위 형식이 분수로 설정된 경우에만 사용할 수 있습니다.
▹ 분수의 문자 높이는 여기서 입력된 값과 치수 문자 높이의 곱입니다.
▹ 시스템 변수 DIMTFAC에 저장됩니다.
DIMTFAC
  • DIMTXT 의해 설정된 분획 및 치수 문자 높이를 기준으로 공차 값의 문자 높이에 대한 스케일 팩터를 지정합니다.

형식
Real value
저장
DWG
초기값
1.0000

- 문자 배치
▸ 치수 문자의 배치를 설정합니다.

▸ 수직
▹ 치수선의 수직 방향을 따라 치수 문자의 배치를 설정합니다.
▹ 중심: 치수 문자를 치수선의 중심에 배치합니다.
▹ 위: 치수 문자를 치수선 위에 배치합니다.
▹ 바깥: 정의 점에서 가장 멀리 떨어진 치수선의 한 쪽에 치수 문자를 배치합니다.
▹ JIS: 일본 산업 표준 (JIS)에 따라 치수 문자를 배치합니다.
▹ 아래: 정의 점에 가까운 치수선의 한 쪽에 치수 문자를 배치합니다.
▹ 시스템 변수 DIMTAD에 저장됩니다.
DIMTAD
  • 치수 선을 기준으로 문자의 수직 위치를 조정합니다.

값
0
치수보조선 사이의 중심에 치수 문자를 배치합니다.
1
  • 치수 선이 수평이 아니며 치수보조선 안쪽의 문자가 수형으로 강제 설정되는 경우 (DIMTHI=1) 를 제외하고는 치수 선 위쪽에 치수 문자를 배치합니다.
  • 치수 선에서 문자 최저선의 기준선까지 거리는 현재 DIMGAP 에 저장됩니다.
2
정의한 점에서 가장 멀리 떨어져 있는 치수 선 쪽에 치수 문자를 배치합니다.

3
JIS(Japanese Industrial Standards)에 따라서 치수 문자를 배치합니다.

4
치수선 아래에서 치수 문자를 찾습니다.

형식
Integer
저장
DWG
초기값
0(영국식) 또는 1(미터법)

▸ 수직 문자 간격 띄우기
▹ 치수 문자와 가장 가까운 치수선 끝 사이의 거리를 설정합니다.
▹ 시스템 변수DIMGAP에 저장됩니다.
DIMGAP
  • 치수 문자를 표시하기 위해 치수 선이 끊어질 때 치수 문자로부터의 거리를 설정합니다.
  • 또한 LEADER 명령으로 작성된 갈고리선과 주석 사이의 간격을 설정합니다.
  • 음의 값을 입력한 경우, DIMGAP은 치수 문자 주변에 상자를 배치합니다.

  • DIMGAP은 치수 선 조각의 최소 길이로도 사용됩니다.
  •  치수 문자의 기본 위치를 계산할 때는 치수보조선 내에 문자가 배치되어야 최소한 DIMGAP만큼의 두 세그먼트로 치수 선을 끊는 경우에만 치수보조선 내부에 문자가 배치됩니다.
  • 치수 선 위 또는 아래에 배치된 문자는 화살촉, 치수 문자 및 적어도 DIMGAP: 2 *( DIMASZ + DIMGAP)만큼의 여백 공간이 있는 경우에만 내부로 이동됩니다.

형식
Real value
저장
DWG
초기값
0.0900(영국식) 또는 0.6250(미터법)
간격띄우기 (before)
간격띄우기 (after)

▸ 수평
▹ 치수선 및 치수 보조선을 기준으로 치수 문자의 가로 배치를 설정합니다.
▹ 중심: 치수선을 따라 두 개의 치수 보조선의 중심에 치수 문자를 배치합니다.
▹ 치수 보조선 1에서: 치수 문자와 첫 번째 치수 보조선이 왼쪽 맞추어집니다.
▹ 첫 번째 치수 보조선에서 치수 문자의 왼쪽에 있는 간격 띄우기는 화살촉 크기와 문자 갭 값 두 배의 합계입니다.
▹ 치수 보조선 2에서: 치수 문자와 두 번째 치수 보조선이 오른쪽 맞춤됩니다.
▹ 두 번째 치수 보조선에서 치수 문자의 오른쪽에 있는 간격 띄우기는 화살촉 크기와 문자 갭 값 두 배의 합계입니다.
▹ 치수 보조선 1 위에: 치수 문자를 첫 번째 치수 보조선 위 또는 그것에 따라 배치합니다.
▹ 치수 보조선 2 위에: 치수 문자를 두 번째 치수 보조선 위 또는 그것에 따라 배치합니다.
▹ 시스템 변수 DIMTXTDIRECTION에 저장됩니다.
DIMTXTDIRECTION
  • 치수에서 문자의 읽기 방향을 설정합니다.

값
0
치수에서 문자를 왼쪽에서 오른쪽으로 표시합니다. (끄기)
1
치수에서 문자를 오른쪽에서 왼쪽으로 표시합니다.(켜기)

형식
Integer
저장
DWG
초기값
0

▸ 뷰의 방향
▹ 치수 문자의 뷰 방향을 설정할 수 있습니다.
▹ 그 방향은 왼쪽에서 오른쪽으로 그리고 오른쪽에서 왼쪽이 될 수 있습니다.

- 문자 방향
▸ 외부 치수 보조선
▹ 치수 보조선 바깥에 표시되는 문자의 방향을 설정합니다.
▹ 시스템 변수 DIMTIH에 저장됩니다.
DIMTIH
  • 세로좌표를 제외한 모든 치수 유형에 치수보조선 내부에서 치수 문자의 위치를 조정합니다.

값
0
치수 선에 문자를 정렬합니다
1
문자를 수평으로 맞물립니다

형식
Integer
저장
DWG
초기값
1

▸ 내부 치수 보조선
▹ 치수 보조선 안쪽에 표시되는 문자의 방향을 설정합니다.
▹ 시스템 변수 DIMTOH에 저장됩니다.
DIMTOH
  • 치수보조선 외부에서 치수 문자의 위치를 조정합니다.

값
0
치수 선에 문자를 정렬합니다
1
문자를 수평으로 맞물림니다

형식
Integer
저장
DWG
초기값
1(영국식) 또는 0(미터법)

▸ 옵션
▹ 치수 문자를 중심으로 프레임을 추가하는 것과 관련된 특성을 설정합니다.
▹ 문자를 중심에 프레임 그리기
▹ 체크되면, 치수 문자를 중심으로 프레임을 그립니다.
▹ 시스템 변수 DIMGAP에 저장됩니다.
▹ 이 옵션이 체크되면, DIMGAP 값은 현재 값의 반대 값으로 변경됩니다.
