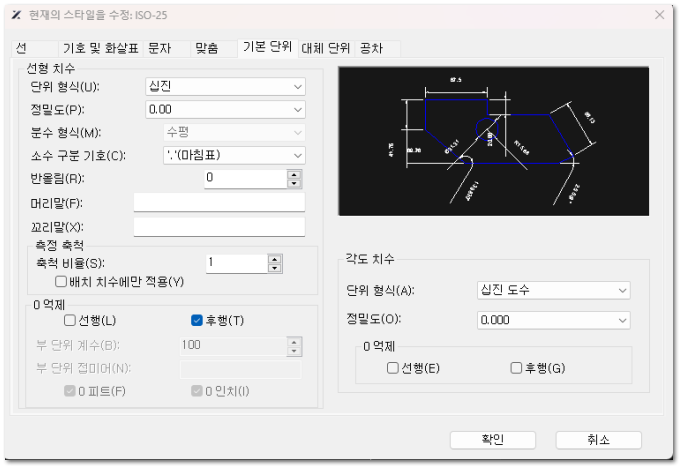

치수 스타일 대화상자-기본단위
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- 선형 치수
▸ 선형 치수에 대한 단위 형식 및 정밀도 등과 같은 특성을 설정합니다.
▸ 단위 형식
▹ 선형 치수에 대한 단위 형식을 설정합니다.
▹ 분수로 된 문자의 상대 높이는 시스템 변수 DIMTFAC에 의해 결정됩니다.
▸ 정밀도
▹ 치수 문자의 정밀도, 즉 소수점 자릿수를 설정합니다.
▸ 분수 형식
▹ 단위 형식이 분수 또는 건축일 때 분수의 형식을 설정합니다.
▸ 소수점 구분 기호
▹ 단위 형식이 소수일 때, 구분 기호를 설정합니다.
▸ 반올림
▹ 각도 치수를 제외한 모든 유형의 치수에 대한 치수 측정치의 반올림 규칙을 설정합니다.
▸ 머리말
▹ 치수 문자에 대한 머리말을 추가합니다.
▸ 꼬리말
▹ 치수 문자에 대한 꼬리말을 추가합니다.
▸ 측정 축척
▹ 측정 단위에 대한 축척을 정의합니다.
▸ 축척 계수
▹ 선형 치수 측정에 대한 축척 계수를 설정합니다.
▹ 기본값은 1입니다.
▸ 배치 치수 적용
▹ 배치 공간 뷰포트에서 생성된 치수에만 축척 계수를 적용합니다.
▹ 연관 치수에 대해서는 이 옵션을 체크하지 않는 것이 좋습니다.
▸ 0 억제
▹ 선행 및 후행의 0과 0 피트와 0 인치의 출력을 설정합니다.
▸ 선행
▹ 모든 소수 치수에서 선행 0은 표시하지 않습니다.
▹ 예를 들어, 0.250은 .250으로 표시됩니다.
▹ 선행 (Leading)이 체크되면 하위 단위 표시가 가능해집니다.
▹ 하위 단위 계수에 전환비율을 입력합니다.
▹ 예를 들어, 기본 단위에 대한 꼬리말이 m이고 하위 단위에 대한 꼬리말이 cm 인 경우, 하위 단위 계수를 100으로, 하위 단위 꼬리말을 cm로 설정합니다.
▸ 후행
▹ 모든 소수 치수에서 후행 0을 표시하지 않습니다.
▹ 예를 들어, 9.8000은 9.8로 표시됩니다.
▸ 0 피트
▹ 피트와 인치 치수의 경우, 길이가 1 피트 미만인 경우 인치 부분은 표시되지 않습니다.
▹ 예를 들어, 0'-12 "는 12"로 표시됩니다.
▸ 0 인치
▹ 피트 및 인치 치수의 경우, 길이가 정수 피트인 경우 인치 부분은 표시되지 않습니다.
▹ 예를 들어, 7'0 "은 7 '로 표시됩니다.
- 각도 치수
▸ 각도 치수에 단위 형식 및 정밀도 등과 같은 특성을 설정합니다.
▸ 단위 형식
▹ 각도 치수에 대한 단위 형식을 설정합니다.
▸ 정밀도
▹ 각도 치수에 대한 정밀도를 설정합니다.
▸ 0 억제
▹ 선행 제로 및 후행 제로의 가시성을 설정합니다.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
