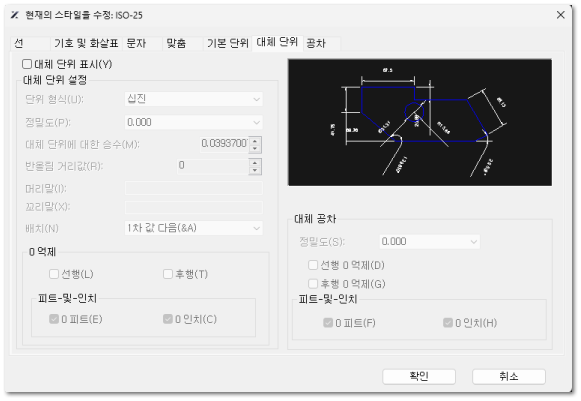

대체 단위의 표시를 설정하고 그 형식및 정밀도를 설정합니다.
|
|
- 대체 단위 표시
▸ 체크되면, 대체 측정 단위가 치수 문자에 추가됩니다.
▸ 시스템 변수 DIMALT에 저장됩니다.
| |
|
|
-
치수의 대체 단위의 표시를 조정합니다. DIMALTD, DIMALTF, DIMALTTD, DIMALTTZ, DIMALTZ 그리고 DIMAPOST 시스템 변수를 참고하십시오.
|
|
값
|
0
|
대체 단위를 사용하지 않습니다
|
|
1
|
대체 단위를 사용합니다
|
|
2
|
스택되지 않음(예: 1/2)
|
|
- 대체 단위 설정
▸ 각도 치수를 제외한 모든 유형의 치수에 대한 대체 단위의 형식 및 정밀도를 설정합니다.
▸ 단위 형식
▹ 대체 단위의 형식을 설정합니다.
| |
|
|
-
각도를 제외한 모든 2차 치수 스타일의 대체 단위에 단위 형식을 설정합니다.
|
|
값
|
|
|
값
|
환경
|
|
1
|
과학
|
|
2
|
Decimal
|
|
3
|
공학
|
|
4
|
건축(stacked)
|
|
5
|
분수(stacked)
|
|
6
|
건축
|
|
7
|
분수
|
|
8
|
Windows Desktop
(소수부 구분자 및 숫자 그룹화 기호에 대한 조정판 설정 값을 사용한 십진 형식)
| |
|
▸ 정밀도
▹ 대체 단위의 정밀도를 설정합니다.
| |
|
|
-
대체 단위의 소수부 자릿수를 조정합니다. DIMALT 가 켜진 경우 DIMALRD는?대체 측정의 소수점 이하 자릿수를 설정합니다.
|
|
형식
|
Integer
|
|
저장
|
DWG
|
|
초기값
|
2(영국식) 또는 3(미터법)
| |
▸ 대체 단위에 대한 승수
▹ 주요 단위와 대체 단위 사이 사용되는 대체 계수를 설정합니다.
▸ 원거리
▹ 각도 치수를 제외한 모든 유형의 치수에 대한 치수 측정치의 반올림 규칙을 설정합니다.
| |
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
0.0000
| |
▸ 머리말
▹ 대체 치수 문자에 대한 머리말을 추가합니다.
▸ 꼬리말
▹ 대체 치수 문자에 대한 꼬리말을 추가합니다.
▸ 배치
▹ 대체 단위에 대한 배치를 지정합니다.
▸ 기본 값 다음
▹ 기본 값 다음에 대체 단위를 배치합니다.
▸ 기본 값 아래에
▹ 기본 값 아래에 대체 단위를 배치합니다.
- 0 억제
▸ 선행 및 후행의 0과, 0 피트와 0 인치의 출력을 설정합니다.
| |
|
|
-
대체 단위 치수 값에 대한 0 억제를 조정합니다.
|
|
값
|
0
|
0피트를 억제하고 정확하게 0인치를 억제합니다
|
|
1
|
0피트를 포함하고 정확하게 0인치를 포함합니다
|
|
2
|
0피트를 포함하고 0인치를 억제합니다
|
|
3
|
0인치를 포함하고 0피트를 억제합니다
|
|
4
|
소수 치수에서 선행 0을 억제합니다
|
|
8
|
소수 치수에서 후행 0을 억제합니다
|
|
12
|
선행 및 후행 0을 모두 억제합니다
|
|
- 대체 공차
▸ 표시 정확도와 제로 억제 모드를 설정합니다.
▸ 정도
▹ 대체 공차의 표시 정확도를 설정합니다.
▹ 시스템 변수 DIMALTTD에 저장됩니다.
| |
|
|
-
치수의 대체 단위에서 공차 값의 소수부 자릿수를 설정합니다.
|
|
형식
|
Integer
|
|
저장
|
DWG
|
|
초기값
|
2(영국식) 또는 3(미터법)
| |
▸ 피트와 인치
▹ 0 피트와 0 인치의 표시를 설정합니다.
| |
|
|
-
대체 단위의 공차 제로의 컨트롤 억제. 대체 단위 소수 치수에서 선행 및 후행 0을 억제하고, 피트와 인치의 0을 억제하는 DIMALTTZ를 사용합니다.
|
|
값
|
0
|
0피트를 억제하고 정확하게 0인치를 억제합니다
|
|
1
|
0피트를 포함하고 정확하게 0인치를 포함합니다
|
|
2
|
0피트를 포함하고 0인치를 억제합니다
|
|
3
|
0인치를 포함하고 0피트를 억제합니다
|
|
4
|
소수 치수에서 선행 0을 억제합니다
|
|
8
|
소수 치수에서 후행 0을 억제합니다
|
|
12
|
선행 및 후행 0을 표시하지 않습니다.
|
|
|
