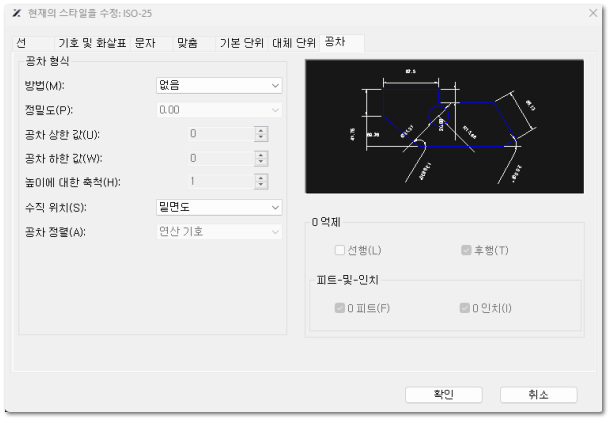

- 공차 형식
▸ 공차 형식을 설정합니다.
- 방법
▸ 없음
▹ 공차를 추가하지 않습니다.
▸ 대칭
▹ 대칭 공차는 치수 값이 두 방향으로 변하고 공차 값이 같을 때 ± 표식로 표시됩니다.
▸ 편차
▹ 공차 값을 두 방향으로 개별적으로 지정하면 값이 달라집니다.
▸ 한계
▹ 한계 치수를 생성합니다.
▹ 최대값과 최소값이 치수에 표시되고, 최대값은 최소값보다 위에 표시됩니다.
▸ 기본
▹ 기본 치수를 생성합니다.
▹ 치수 문자를 중심으로 상자가 있는 치수를 생성합니다.
| |
|
|
-
-
DIMTOL을 켜기로 설정하면 DIMLIM 이 꺼집니다.
|
|
값
|
0
|
텍스트 치수에 공차를 추가합니다
|
|
1
|
텍스트 치수에 공차를 추가하지 않습니다
|
|
- 정밀도
▸ 공차 정밀도를 설정합니다.
| |
|
형식
|
Integer
|
|
저장
|
DWG
|
|
초기값
|
4(영국식) 또는 2(미터법)
| |
- 공차 상한값
▸ 최대 공차를 설정합니다.
| |
|
|
-
DIMTOL 또는 DIMLIM이 켜져 있을 경우 치수 문자에 대한 최소(또는 하위) 공차 한계를 설정합니다.
-
-
DIMTOL 이 켜져 있고 DIMTP 및 DIMTM이 동일한 값으로 설정된 경우 공차 값이 그려집니다.
-
DIMTM과 DIMTP 값이 다르면 더 높은 공차가 더 낮은 공차 위에 그려지며 양수일 경우에는 더하기 기호가 DIMTP 값에 추가됩니다.
-
DIMTM의 경우 사용자가 입력한 값의 반대 기호가 사용됩니다.
-
즉, 양수를 지정하면 빼기 기호가, 음수를 지정하면 더하기 기호가 추가됩니다.
|
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
0.0000
| |
- 공차 하한값
▸ 최소 공차를 설정합니다.
| |
|
|
-
DIMTOL 또는 DIMLIM 이 켜져 있는 경우 치수 문자에 대한 최대(또는 상위) 공차 한계를 설정합니다.
-
-
DIMTOL이 켜져 있고 DIMTP 및 DIMTM 이 동일한 값으로 설정된 경우 공차 값이 그려집니다.
-
DIMTM과 DIMTP 값이 다르면 더 높은 공차가 더 낮은 공차 위에 그려지며 양수일 경우에는 더하기 기호가 DIMTP 값에 추가됩니다.
|
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
0.0000
| |
- 높이 조절
▸ 공차 문자를 기준으로 치수 문자 높이의 축척을 설정합니다.
| |
|
|
-
DIMTXT 의해 설정된 분획 및 치수 문자 높이를 기준으로 공차 값의 문자 높이에 대한 스케일 팩터를 지정합니다.
|
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
1.0000
| |
- 수직 위치
▸ 대칭 공차 및 편차 공차에 대한 치수 문자의 정렬을 설정합니다.
▸ 상단: 공차 문자를 주요 치수 문자와 함께 상단에 정렬합니다.
▸ 중간: 공차 문자를 주요 치수 문자와 함께 중간에 정렬합니다.
▸ 하단: 공차 문자를 주요 치수 문자와 함께 하단에 정렬합니다.
| |
|
|
-
공칭 치수 문자를 기준으로 공차 값에 대한 수직 자리맞춤을 설정합니다.
|
|
형식
|
Integer
|
|
저장
|
DWG
|
|
초기값
|
1(영국식) 또는 0(미터법)
| |
- 공차 정렬
▸ 상단 공차와 하단 공차에 대한 정렬을 설정합니다.
- 공차 제로 억제
▸ 공차 치수에 대한 제로 억제 방법을 설정합니다.
|
