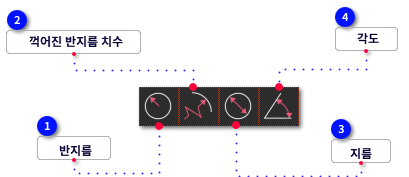

 반지름 | | -
 원 또는 호에 대한 반경 치수를 생성합니다.
-
반경 치수는 원 또는 호를 가리키는 화살표가 있는 반경 치수선입니다. -
DIMRADIUS는 문자앞에 R이 있는 치수 문자를 표시합니다. -
원 또는 호 크기 및 커서 위치에 따라, 다양한 유형의 반경 치수가 생성될 수 있습니다. -
반경 치수를 생성하면서 중심 표식 또는 중심선을 표시하고자 하는 경우, 시스템 변수 DIMCEN 은 0이 아닌 값으로 설정되어야 합니다.
|
명령어
|
:
|
DIMRADIUS
|
|
리본 위치
|
:
|
주석>> 치수
|
|
단축키
|
:
|
DRA or DIMRAD
|
|
[DIMRADIUS] 반지름 치수
[명령:] DIMRADIUS
[명령:] 호 또는 원을 선택:
-
-
반경 치수를 추가하려는 폴리선의 원, 호 또는 호 부분을 선택합니다.
-
-
-
한 점을 지정하여 치수선의 위치를 확인합니다.
-
치수선을 호에 배치하지 않으면, 호 치수 보조선이 자동으로 그려집니다.
-
-
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
-
-
한 쌍의 꺾쇠 괄호 (<>)를 입력합니다.머리말 또는 꼬리말를 측정치에 추가하려면,
-
대괄호 앞뒤에 문자를 추가할 수도 있습니다.대체 값이 필요한 경우,
-
대괄호를 삭제하고 값을 입력한 다음 OK를 누를 수 있습니다.
-
-
명령 프롬프트에 치수 문자를 직접 입력합니다."치수 스타일 관리자"에서 치수 문자의 특성을 지정할 수 있습니다.
-
-
| |
|
|
 꺽어진 반지름 치수 | | -
 원, 호 또는 폴리선 호 세그먼트에 대한 꺾인 반경 치수를 생성합니다.
-
꺾인 반경 치수는 그 앞에 반경 기호가 있는 치수 문자를 표시합니다. -
임의의 적절한 위치에 치수선의 원점을 지정할 수 있습니다. -
꺾기 각도는 치수 스타일 수정 대화 상자의 기호 및 화살표 탭에서 반경 꺾기 치수 - 꺾기 각도 옵션을 사용하여 설정할 수 있습니다. -
생성된 꺾기 반경 치수의 경우, 그립, STRETCH 명령 또는 특성 팔레트를 통해 꺾기와 중심의 위치를 수정할 수 있습니다.
|
명령어
|
:
|
DIMJOGGED
|
|
리본 위치
|
:
|
주석>> 치수
|
|
단축키
|
:
|
JOG
|
|
[DIMJOGGED]
[명령:] DIMJOGGED
[명령:] 호 또는 원을 선택:
[명령:] 중심 위치를 지정:
[명령:] 치수 문자 = 6.98
[명령:] 치수선 위치 설정 또는 [각도(A)/여러 줄 문자(M)/문자(T)]:
[명령:] 꺾기 위치 지정:
-
-
폴리 선에서 호, 원 또는 호 세그먼트를 선택합니다.
-
-
호 또는 원의 원래 중심을 재지정하는 꺾이 반경 치수의 새 중심을 지정합니다.
-
-
-
-
-
-
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는, 내부 문자 편집기를 표시합니다.
-
생성된 측정치를 포함시키고자 하는 경우, 꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
-
머리말 또는 꼬리말를 측정치에 추가하려면, 꺾쇠 괄호 앞뒤에 문자를 추가합니다.
-
값을 바꾸려면 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
-
-
명령행에서 치수 문자 내용을 직접 입력합니다.
-
-
-
각도 값을 입력한 후, 명령 프롬프트에서 치수선의 각도와 치수 문자의 위치를 계속 지정할 수 있습니다.
| |
|
|
 지름 | | -
 원 또는 호의 직경 치수를 작성하고, 그 앞에 직경 기호로 치수 문자를 표시합니다.
-
▸ 원 또는 호의 위치 및 크기와 치수 스타일의 설정에 기반하여 다른 유형의 직경 치수를 생성할 수 있습니다.
▸ 치수 스타일을 사용하여 중심 표식나 중심선의 생성 여부를 설정할 수 있습니다.
▸ 원이나 호의 내부에 치수선이 그려지면, 중심 표식 또는 중심선이 생성되지 않습니다.
-
그립을 사용하여 치수선과 치수 문자의 위치를 수정할 수 있습니다.
|
명령어
|
:
|
DIMDIAMETER
|
|
리본 위치
|
:
|
주석 >> 주석
|
|
단축키
|
:
|
DDI or DIMDIA
|
|
[DIMDIAMETER] 지름
[명령:] DIMDIAMETER
[명령:] 호 또는 원을 선택:
-
-
-
-
원 또는 호의 내부 또는 외부에 치수선을 배치할 점을 지정합니다.
-
치수선을 호에 배치하지 않으면, 호 치수 보조선이 자동으로 그려집니다.
-
-
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
-
-
꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
-
-
-
값을 바꾸려면 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
-
-
명령행에 치수 문자를 직접 입력합니다.생성된 측정치를 포함시키고자 하는 경우,
-
꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
-
-
| |
|
|
 각도 | | -
 원, 호, 선 또는 지정된 3개 점에 대한 각도 치수를 생성합니다.
|
명령어
|
:
|
DIMANGULAR
|
|
리본 위치
|
:
|
주석 >> 주석
|
|
단축키
|
:
|
DAN or DIMANG
|
|
[DIMANGULAR] 각도 치수 기입
[명령:] DIMANGULAR
[명령:] 선, 호, 원 선택 또는 <정점 지정>:
[명령:] 호 길이 치수 위치 지정:[여러 줄 문자(M)/문자(T)/각도(A)]:
-
-
-
두 선 (또는 치수 보조선)의 교차점을 각도 정점으로 사용하고 각 선을 각도의 모서리로 사용하여 각도를 결정합니다.
-
두 개의 선 (또는 치수 보조선)을 호와 연결하면, 호가 치수선이 됩니다. 호 각도는 항상 180도 미만입니다.
-
-
-
-
호 중심을 각도 정점으로 사용하고 끝점과 호 중심 사이의 각 연결선 (또는 치수 보조선)을
-
-
호의 두 끝점이 치수 보조선의 원점이 됩니다.
-
치수 보조선 사이에 그려진 호가 치수선입니다.
-
-
-
원의 중심을 각도 정점으로 사용하여 각도 치수를 설정합니다.
-
원의 선택점은 첫 번째 치수 보조선의 원점으로 사용되며,
-
각도의 지정된 두 번째 끝점은 두 번째 치수 보조선의 원점으로 사용됩니다.
-
-
3개의 점을 지정하여 각도 치수를 생성합니다.
-
각도의 첫 번째 가장리는 정점 1과 지정된 점 2 사이의 선분 또는 연결선이며, 각도의 또다른 모서리는 정점 1과 지정된 점 3 사이의 선분 또는 연결선입니다.
-
두 선은 치수 보조선이며, 치수 보조선 사이에 그려진 호가 치수선입니다.
-
-
점을 지정하여 치수선의 위치와 연장 선의 방향을 결정합니다.
-
-
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
-
생성된 측정치를 포함시키고자 하는 경우, 꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
-
머리말 또는 꼬리말를 측정치에 추가하려면, 꺾쇠 괄호 앞뒤에 문자를 추가합니다.
-
값을 바꾸려면, 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
-
-
명령행에 치수 문자를 직접 입력합니다.치수 스타일 관리자에서 치수 문자의 특성을 설정할 수 있습니다.
-
-
| |
|
|
