주석-치수#4

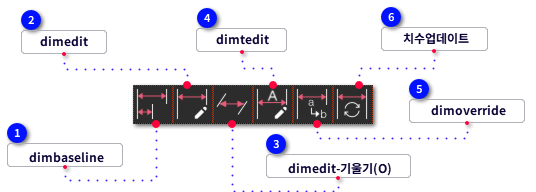

E. 주석-치수#4
1

dimbaseline

  •  line 마지막 치수에 기반하여 선형, 세로 좌표 또는 각도 기준선 치수를 생성합니다.기준 치수의 첫 번째 치수 보조선은 다음 치수의 첫 번째 치수 보조선으로 사용됩니다.
  • 치수가 생성되지 않은 경우, 선형, 세로 좌표 또는 각도 치수를 기준선 치수의 기준선으로 선택하라는 메시지가 표시됩니다.치수가 생성되면, 프롬프트가 생략되고 마지막 치수가 기준 치수로 사용됩니다.
  • ENTER를 두 번 클릭하거나 ESC 키를 직접 눌러서 명령을 종료합니다.
  • 기준선 치수의 기본 간격은 생성/수정/재지정 치수 스타일 관리자 대화 상자의 선 탭에서 치수선-기준선 간격 옵션을 사용하여 설정할 수 있습니다.값은 DIMDLI 시스템 변수에 저장됩니다.

    before
    DIMBASELINE
명령어
:
DIMBASELINE
리본 위치
:
주석>> 치수
단축키
:
DBA or DIMBASE
[DIMBASELINE]
DIMBASELINE
[명령:] DIMBASELINE
[명령:] 두 번째 치수보조선 원점 지정 또는 [실행 취소(U)/선택(S)] 택일 <선택>:
      치수 문자 = 6.03
[명령:] 두 번째 치수보조선 원점 지정 또는 [실행 취소(U)/선택(S)] 택일 <선택>:
      치수 문자 = 10.16
[명령:] 두 번째 치수보조선 원점 지정 또는 [실행 취소(U)/선택(S)] 택일 <선택>:
      치수 문자 = 14.25
[명령:] 두 번째 치수보조선 원점 지정 또는 [실행 취소(U)/선택(S)] 택일 <선택>:
      치수 문자 = 18.27

  •  다음 치수 보조선의 원점을 지정합니다.

  •  일반적으로 기준 치수의 첫 번째 치수 보조선이 기준선 치수의 치수선 원점으로 사용됩니다.

  •  다음 치수 보조선의 원점이 선택된 후, 기준선 치수가 생성됩니다.

  •  점 좌표를 설정합니다.
  •  기준 치수가 세로 좌표일 때, 프롬프트가 표시됩니다.
  •  이 경우, 마지막 세로 좌표 치수의 끝 점이 다음 치수의 끝점으로 사용됩니다.
  •  좌표 점을 지정한 후, 반복적으로 점 좌표를 지정하라는 메시지가 표시됩니다.
  •  Esc 키를 눌러 명령을 끝내거나, ENTER를 눌러 다른 치수를 기준으로 선택하여 기준선 차원을 생성합니다.

  •  실행 취소
  •  이 명령의 프로세스에서 이전 기준선 치수를 실행 취소합니다.

  •  선택합니다
  •  치수를 기준선 치수의 기준으로 선택합니다.



2

dimedit

  •  line 마지막 치수에 기반하여 선형, 세로 좌표 또는 각도 기준선 치수를 생성합니다.기준 치수의 첫 번째 치수 보조선은 다음 치수의 첫 번째 치수 보조선으로 사용됩니다.
  • 치수가 생성되지 않은 경우, 선형, 세로 좌표 또는 각도 치수를 기준선 치수의 기준선으로 선택하라는 메시지가 표시됩니다.
  • 치수가 생성되면, 프롬프트가 생략되고 마지막 치수가 기준 치수로 사용됩니다.
  • ENTER를 두 번 클릭하거나 ESC 키를 직접 눌러서 명령을 종료합니다.
  • 기준선 치수의 기본 간격은 생성/수정/재지정 치수 스타일 관리자 대화 상자의 선 탭에서 치수선-기준선 간격 옵션을 사용하여 설정할 수 있습니다.값은 DIMDLI 시스템 변수에 저장됩니다.

    치수편집 유형
    DIMEDIT-회전(R)
    DIMEDIT-신규(N)
    DIMEDIT-기울기(O)
명령어
:
DIMEDIT
리본 위치
:
주석>> 치수
단축키
:
DED or DIMED
[DIMEDIT]
DIMEDIT
[명령:] DIMEDIT
[명령:] 치수 편집 유형 입력 [홈(H)/신규(N)/회전(R)/기울기(O)] <홈>: R
[명령:] 디멘션 텍스트 각도 설정:45
[명령:] 텍스트 회전 대상 객체 선택:

  •  홈
  •  회전된 치수 문자를 기본 위치로 복원합니다.

  •  신규
  •  원래 치수 문자를 대체할 새 문자를 입력합니다.
  •  생성된 측정치를 포함시키고자 하는 경우, 꺾쇠 괄호 (<>)를 사용하여 생성된 측정치를 나타냅니다.
  •  머리말 또는 꼬리말를 측정치에 추가하려면, 꺾쇠 괄호 앞뒤에 문자를 추가합니다.

  •  회전
  •  특정 각도로 치수 문자를 회전합니다.각도가 0이면, 치수 문자는 기본 위치에 표시됩니다.

  •  기울기
  •  선형 치수에서 치수 보조선의 경사 각도를 설정합니다.
  •  경사 각도는 UCS의 X축에서 측정됩니다.
  •  기본적으로 새 치수가 생성되면 치수 보조선은 치수선에 수직이 됩니다.
  •  이 옵션은 연장 선이 도면의 다른 부분과 겹치거나 충돌하는 경우에 큰 도움이 됩니다.
  •  선택을 종료하기 위해 ENTER를 누를 때까지는 여러 선형 치수를 연속적으로 선택할 수 있습니다.

    ◎ 치수 문자 회전하기
  •  치수 메뉴에서 문자 정렬을 선택합니다.다음으로 각도를 선택합니다.
  •  편집할 치수를 선택합니다.
  •  문자의 새 각도를 입력합니다.

    ◎ 치수 문자를 홈 위치로 되돌리기
  •  치수 메뉴에서 문자 정렬을 선택합니다.다음으로 홈을 선택합니다.
  •  홈 위치로 되돌리려는 치수 문자를 선택합니다.

    ◎ 기존의 치수 문자를 새 문자로 바꾸기
  •  수정 메뉴에서 객체 » 문자 » 편집을 클릭합니다.
  •  편집하려는 치수 문자를 선택합니다.
  •  여러 줄 문자 편집기에서 새 치수 문자를 입력하고 확인을 클릭합니다.

    ◎ 문자를 치수선 왼쪽으로 이동하기
  •  치수 메뉴에서 문자 정렬을 선택합니다.다음으로 왼쪽을 선택합니다.
  •  치수를 선택합니다.
  •  치수 문자가 치수 보조선 안에서 치수선을 따라 왼쪽 정렬됩니다.
  • 가운데 또는 오른쪽 옵션을 선택하여 치수선의 가운데 또는 오른쪽으로 문자를 이동할 수 있습니다.

    ◎ 기준선과 연속되는 치수의 치수선 간격 설정하기
  •  도구 탭 » 스타일 관리자 패널 » 치수 스타일을 클릭합니다.
  •  치수 스타일 관리자에서 변경하려는 스타일을 선택하고 수정을 선택합니다.
  •  치수 스타일 수정 대화상자에서 선 탭을 누르고 치수선에 새로운 기준선 간격 값을 입력합니다.
  •  확인을 선택하여 종료합니다.
  •  닫기를 선택하여 치수 스타일 관리자를 종료합니다.

    ◎ 치수 원점 간격띄우기 변경하기
  •  도구 탭 » 스타일 관리자 패널 » 치수 스타일을 클릭합니다.
  •  치수 스타일 관리자에서 변경하려는 스타일을 선택하고 수정을 선택합니다.
  •  치수 스타일 수정 대화상자에서 선 탭을 누르고 치수 보조선 간격띄우기 원점에 새로운 원점 값을 입력합니다.
  •  확인을 선택하여 종료합니다.
  •  닫기를 선택하여 치수 스타일 관리자를 종료합니다.


3

dimedit-기울기(O)

  •  line 마지막 치수에 기반하여 선형, 세로 좌표 또는 각도 기준선 치수를 생성합니다.기준 치수의 첫 번째 치수 보조선은 다음 치수의 첫 번째 치수 보조선으로 사용됩니다.
  • 치수가 생성되지 않은 경우, 선형, 세로 좌표 또는 각도 치수를 기준선 치수의 기준선으로 선택하라는 메시지가 표시됩니다.치수가 생성되면, 프롬프트가 생략되고 마지막 치수가 기준 치수로 사용됩니다.
  • ENTER를 두 번 클릭하거나 ESC 키를 직접 눌러서 명령을 종료합니다.
  • 기준선 치수의 기본 간격은 생성/수정/재지정 치수 스타일 관리자 대화 상자의 선 탭에서 치수선-기준선 간격 옵션을 사용하여 설정할 수 있습니다.값은 DIMDLI 시스템 변수에 저장됩니다.

DIMEDIT-기울기(O)
명령어
:
DIMEDIT
리본 위치
:
주석>> 치수
단축키
:
DED or DIMED
Option
:
기울기(O)
[DIMEDIT]
DIMEDIT-o
[명령:] DIMEDIT
[명령:] 치수 편집 유형 입력 [홈(H)/신규(N)/회전(R)/기울기(O)] <홈>: O
[명령:] 사선 처리할 선형 디멘션 선택:
[명령:] 빗각 입력: 15

  •  기울기(O)
  •  선형 치수에서 치수 보조선의 경사 각도를 설정합니다.
  •  경사 각도는 UCS의 X축에서 측정됩니다.
  •  기본적으로 새 치수가 생성되면 치수 보조선은 치수선에 수직이 됩니다.
  •  이 옵션은 연장 선이 도면의 다른 부분과 겹치거나 충돌하는 경우에 큰 도움이 됩니다.
  •  선택을 종료하기 위해 ENTER를 누를 때까지는 여러 선형 치수를 연속적으로 선택할 수 있습니다.


4

dimtedit

  •  line 치수 문자의 표시 각도와 위치를 편집하고 치수 문자의 위치를 변경합니다.

DIMTEDIT
명령어
:
DIMTEDIT
리본 위치
:
주석>> 치수
단축키
:
DIMTED
Option
:

[DIMTEDIT]
DIMTEDIT
[명령:] DIMTEDIT
[명령:] 치수 선택:
[명령:] 치수 문자의 새로운 위치 지정 또는 [왼쪽(L)/오른쪽(R)/중심(C)/홈(H)/각도(A)]:

  •  치수 문자의 새로운 위치
  •  마우스를 드래그하여 치수 문자의 위치를 지정합니다.
  •  치수 스타일 수정 대화 상자의 문자 탭에서 치수 문자와 치수선의 배열을 결정합니다.

  •  왼쪽
  •  치수선을 따라 선형, 반경 및 직경 치수의 치수 문자를 왼쪽에 맞춥니다.

  •  오른쪽
  •  치수선을 따라 선형, 반경 및 직경 치수의 치수 문자를 오른쪽에 맞춥니다.

  •  중심
  •  치수선을 따라 선형, 반경 및 직경 치수의 치수 문자를 중앙에 맞춥니다.

  •  홈
  •  치수 문자를 기본 위치 (치수 문자를 생성하는 위치)로 이동합니다.

  •  각도
  •  치수 문자의 각도 값을 설정합니다.회전 각도는 UCS의 X 축에서 측정됩니다.
  •  치수 문자를 기본 위치에 배치하려면 0을 입력합니다.

    ◎ 치수 문자 회전하기
  •  치수 메뉴에서 문자 정렬을 선택합니다.다음으로 각도를 선택합니다.
  •  편집할 치수를 선택합니다.
  •  문자의 새 각도를 입력합니다.

    ◎ 치수 문자를 홈 위치로 되돌리기
  •  치수 메뉴에서 문자 정렬을 선택합니다.다음으로 홈을 선택합니다.
  •  홈 위치로 되돌리려는 치수 문자를 선택합니다.

    ◎ 기존의 치수 문자를 새 문자로 바꾸기
  •  수정 메뉴에서 객체 » 문자 편집을 클릭합니다.
  •  편집하려는 치수 문자를 선택합니다.
  •  여러 줄 문자 편집기에서 새 치수 문자를 입력하고 확인을 클릭합니다.

    ◎ 문자를 치수선 왼쪽으로 이동하기
  •  치수 메뉴에서 문자 정렬을 선택합니다.다음으로 왼쪽을 선택합니다.
  •  치수를 선택합니다.
  •  치수 문자가 치수 보조선 안에서 치수선을 따라 왼쪽 정렬됩니다.가운데 또는 오른쪽 옵션을 선택하여 치수선의 가운데 또는 오른쪽으로 문자를 이동할 수 있습니다.

    ◎ 기준선과 연속되는 치수의 치수선 간격 설정하기
  •  도구 탭 » 스타일 관리자 패널 » 치수 스타일을 클릭합니다.
  •  치수 스타일 관리자에서 변경하려는 스타일을 선택하고 수정을 선택합니다.
  •  치수 스타일 수정 대화상자의 선 탭, 치수선 아래 기준선 간격 확인란에 기준선 치수와 연속 치수의 치수선 사이 간격 띄우기 거리로써 하나의 값을 입력합니다.
  •  확인을 선택하여 종료합니다.
  •  닫기를 선택하여 치수 스타일 관리자를 종료합니다.

    ◎ 치수 원점 간격띄우기 변경하기
  •  도구 탭 » 스타일 관리자 패널 » 치수 스타일을 클릭합니다.
  •  치수 스타일 관리자에서 변경하려는 스타일을 선택하고 수정을 선택합니다.
  •  치수 스타일 수정 대화상자에서 선 탭을 누르고 치수 보조선 간격띄우기 원점에 새로운 원점 값을 입력합니다.
  •  확인을 선택하여 종료합니다.
  •  닫기를 선택하여 치수 스타일 관리자를 종료합니다.


5

dimoverride

  •  line 선택한 치수 객체와 관련된 시스템 변수의 설정을 재지정합니다.
  • 설정이 재지정된 후, 치수 스타일은 변경되지 않습니다.
before
DIMOVERRIDE
명령어
:
DIMOVERRIDE
리본 위치
:
주석>> 치수
단축키
:
DOV or DIMOVER
Option
:

[DIMOVERRIDE]
DIMOVERRIDE
[명령:] DIMOVERRIDE
[명령:] 재지정할 치수 변수 이름 입력 또는 [재지정 지우기(C)]: dimclrt
[명령:] DIMCLRT 는 현재 <60> 입니다. 새로운 값: 30
[명령:] 치수 변수 이름 재지정:
[명령:] 변경할 디멘션 선택:

  •  치수 변수명
  •  선택한 치수 객체와 관련된 시스템 변수를 재지정합니다.

  •  재지정 지우기
  •  재지정된 치수의 시스템 변수 값을 지우고, 차원 스타일로 정의된 설정을 복원합니다.


6

치수업데이트

  •  line 선택한 치수 객체와 관련된 시스템 변수의 설정을 재지정합니다.
  • 설정이 재지정된 후, 치수 스타일은 변경되지 않습니다.

before
치수업데이트
명령어
:
-DIMSTYLE
리본 위치
:
주석>> 치수
단축키
:
DOV or DIMOVER
Option
:
apply (A)
[-DIMSTYLE]
-DIMSTYLE
[명령:] -DIMSTYLE
[명령:] 디멘션 스타일 옵션 입력
      [주석(AN)/저장(S)/복구(R)/상태(ST)/변수(V)/적용(A)/?] <복구>: _apply

◎ 선택한 치수 기입 객체가 현재 치수 기입된 시스템 변수의 설정에 적용되게 하고, 그것을 현재 치수 스타일의 설정에 영구히 적용되도록 합니다.
