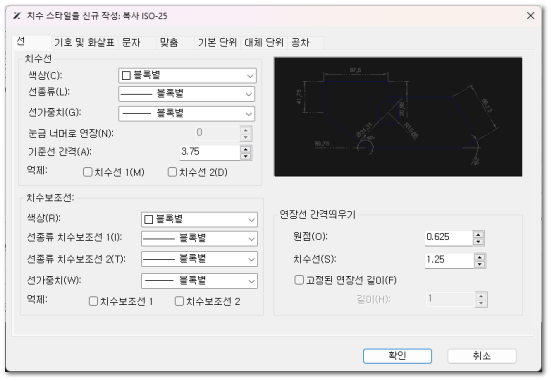

치수의 치수선 및 치수 보조선의 특성을 설정합니다.
|
|
- 치수선
▸ 치수선의 특성을 수정합니다.
▸ 색상
▹ 치수선의 색상을 설정합니다.드롭 다운 목록의 하단에 있는 색상 선택을 클릭하여 색상 선택 대화 상자를 엽니다.
| |
|
|
-
치수 지시선, 치수선 및 화살촉의 색상을 설정합니다.
-
또한 LEADER 명령에 의해 작성된 지시선의 색상 제어합니다.색은 0과 256 사이의 어떤 숫자가 될 수 있습니다.
-
BYBLOCK에 대해서는 0을 입력합니다. BYLAYER에 대해서는 256을 입력합니다.
|
|
▸ 선 종류
▹ 치수선의 선 종류를 설정합니다.
▹ 드롭 다운 목록의 하단에 있는 기타 ...를 클릭하면,
| |
|
|
-
-
도면층별, 블록별, 연속 또는 선종류의 이름으로 설정할 수 있습니다.
|
|
값
|
도면층별
|
선종류가 도면층별로 설정됩니다.
|
|
블록별
|
블록별 선종류가 블록별로 설정됩니다.
|
|
연속
|
선종류가 연속으로 설정됩니다.
|
|
▸ 선 가중치
▹ 치수선의 선 가중치를 설정합니다.
| |
|
|
-
-
값은 표준 선가중치입니다. 정수는 1/100mm를 나타냅니다.
|
|
값
|
-3
|
기본값
|
|
-2
|
BYBLOCK
|
|
-1
|
BYLAYER
|
|
형식
|
Enum value
|
|
저장
|
DWG
|
|
초기값
|
-2
| |
▸ 눈금 표식 너머로 확장합니다
▹ 경사 티크, 건축 티크, 통합 티크 또는 빈 티크가 치수 화살표으로 간주되는 상황에서 치수선이 치수 보조선을 초과하는 길이를 설정합니다.
| |
|
|
-
화살촉 대신 기울기 스트로크를 그리는 경우 치수보조선을 넘어 치수 선이 연장되는 거리를 설정합니다.
|
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
0.0000
| |
▸ 기준선 간격
▹ 기준선 치수의 치수선 사이 간격을 설정합니다.
| |
|
|
-
기준선 치수에서 치수 선의 간격을 조정합니다. 각 치수 선은 필요에 따라, 서로 겹쳐 그려지지 않도록 이 간격만큼 이전 치수 선과 간격이 띄워집니다.
-
DIMDLI 값을 변경하면 기존 치수에는 적용되지 않습니다.
|
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
0.3800(영국식) 또는 3.7500(미터법)
| |
▸ 억제
▹ 치수선의 표시를 설정합니다.
▹ 치수보조선1을 체크하여 첫 번째 치수선을 숨기고, 치수보조선2를 체크하여 두 번째 치수선을 숨깁니다.
▹ 첫 번째 치수선과 두 번째 치수선 설정은 개별적으로 시스템 변수 DIMSD1 및 DIMSD2에 저장됩니다.
|
[치수선]
|
[억제 : 치수선 1]
|
[억제 : 치수선 2]
|
|
|
|
|
|
|
|
|
| |
|
값
|
0
|
첫 번째 차원 라인을 표시합니다
|
|
1
|
첫 번째 차원 라인을 표시하지 않습니다
|
|
| |
|
값
|
0
|
두번째 차원 라인을 표시합니다
|
|
1
|
두번째 차원 라인을 표시하지 않습니다
|
|
- 치수 보조선
▸ 치수 보조선의 특성을 편집합니다.
▸ 색상
▹ 치수 보조선의 색상을 설정합니다.드롭 다운 목록의 하단에 있는 색상 선택을 클릭하여 색상 선택 대화 상자를 엽니다.
| |
|
|
-
치수보조선에 색상을 지정합니다. 색상 번호가 색상 선택 대화상자에 표시됩니다.
-
BYBLOCK에 대해서는 0을 입력합니다. BYLAYER에 대해서는 256을 입력합니다.
|
|
▸ 선 종류 치수 보조선 1
▹ 첫 번째 치수 보조선의 선 종류를 설정합니다.드롭 다운 목록의 하단에 있는 기타 ...를 클릭하면, 선 종류 파일로부터 로드된 선 종류를 선택하거나 또는 선 종류를 로드할 수 있는 선 종류 관리자 대화 상자가 열립니다.
| |
|
|
-
치수의 첫 번째 치수 보조선의 선종류를 설정합니다.
-
도면층별, 블록별, 연속 또는 선종류의 이름으로 설정할 수 있습니다.
|
|
값
|
도면층별
|
선종류가 도면층별로 설정됩니다.
|
|
블록별
|
블록별 선종류가 블록별로 설정됩니다.
|
|
연속
|
선종류가 연속으로 설정됩니다.
|
|
형식
|
Enum value
|
|
저장
|
DWG
|
|
초기값
|
""
| |
▸ 선 종류 치수 보조선 2
▹ 두 번째 치수 보조선의 선 종류를 설정합니다. 드롭 다운 목록의 하단에 있는 기타 ...를 클릭하면, 선 종류 파일로부터 로드된 선 종류를 선택하거나 또는 선 종류를 로드할 수 있는 선 종류 관리자 대화 상자가 열립니다.
| |
|
|
-
치수의 첫 번째 치수 보조선의 선종류를 설정합니다.
-
도면층별, 블록별, 연속 또는 선종류의 이름으로 설정할 수 있습니다.
|
|
값
|
도면층별
|
선종류가 도면층별로 설정됩니다.
|
|
블록별
|
블록별 선종류가 블록별로 설정됩니다.
|
|
연속
|
선종류가 연속으로 설정됩니다.
|
|
형식
|
Enum value
|
|
저장
|
DWG
|
|
초기값
|
""
| |
▸ 선 가중치
▹ 치수 보조선의 선 가중치을 설정합니다.
| |
|
|
-
-
값은 표준 선가중치입니다. 정수는 1/100mm를 나타냅니다.
|
|
값
|
-3
|
기본값
|
|
-2
|
BYBLOCK
|
|
-1
|
BYLAYER
|
|
형식
|
Enum value
|
|
저장
|
DWG
|
|
초기값
|
-2
| |
▸ 억제합니다
▹ 치수 보조선의 표시를 설정합니다.
▹ Ext line 1을 체크하여 첫 번째 치수 보조선을 숨기고, Ext line 2를 체크하여 두 번째 치수 보조선을 숨깁니다.
▹ 첫 번째 치수 보조선과 두 번째 치수 보조선 설정은 개별적으로 시스템 변수 DIMSE1 및 DIMSE2에 저장됩니다.
|
[치수 보조선]
|
[억제 : 치수 보조선 1]
|
[억제 : 치수 보조선 2]
|
|
|
|
|
|
|
|
| | |
|
값
|
0
|
첫 번째 연장선을 표시합니다
|
|
1
|
첫 번째 연장선을 표시하지 않습니다
|
|
| |
|
값
|
0
|
두번째 연장선을 표시합니다
|
|
1
|
두번째 연장선을 표시하지 않습니다
|
|
- 연장선 간격 띄우기
▸ 치수 보조선의 간격 띄우기 특성을 설정합니다.
▸ 원점
▹ 치수 보조선의 원점과 점사이의 거리를 설정하여 객체의 치수를 정의 합니다.
|
간격띄기 : 원점 (before)
|
간격띄우기 : 원점 (modify)
|
|
|
|
|
|
| | |
|
|
-
-
고정 길이 치수보조선과 함께 이 값은 최소 간격띄우기를 결정합니다.
|
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
0.0625
| |
▸ 치수선
▹ 치수 보조선이 치수선을 초과하는 길이를 설정합니다.
| |
|
|
-
치수 선 외부로 치수보조선이 연장되는 거리를 지정합니다.
|
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
0.1800(영국식) 또는 1.2500(미터법)
| |
|
간격띄기 : 치수선 (before)
|
간격띄우기 : 치수선 (modify)
|
|
|
|
|
|
|
▸ 고정된 연장선 길이
▹ 치수 보조선의 길이 값을 고정으로 설정합니다.
| |
|
|
-
치수 보조선의 길이를 고정할지 여부를 설정합니다.
|
|
값
|
0
|
치수 보조선의 길이를 바꿀 수 있습니다.
|
|
1
|
치수 보조선의 길이가 고정되며 이 값은 DIMFXL을 가르킵니다.
|
|
▸ 길이
▹ 치수 보조선의 고정 길이 값을 설정하고, 고정 길이 연장을 체크하여 길이 값을 설정합니다.
▹ 치수 보조선의 길이는 원점에서 치수선까지 측정됩니다.
| |
|
|
-
치수선에서 시작하여 치수 원점에서 끝나는 치수선의 총 길이를 지정합니다.
|
|
형식
|
Real value
|
|
저장
|
DWG
|
|
초기값
|
1.000000
| |
|
