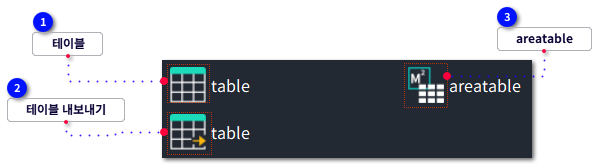

 테이블 | | -
 도면에 테이블을 삽입합니다. 테이블은 행과 열에 데이터를 포함하는 복합 객체입니다.
-
→ 그 안에서 사용자는 새로운 테이블을 삽입하거나 또는 엑셀 내용을 테이블 객체로 들여오기할 수 있습니다.
-
테이블 셀을 선택하면 테이블 도구 모음이 열립니다. 테이블 도구 모음은 시스템 변수 TABLETOOLBAR로 제어됩니다.
|
명령어
|
:
|
TABLE
|
|
리본 위치
|
:
|
주석 >> 테이블
|
|
단축키
|
:
|
|
|
Option
|
:
|
|
|
[TABLE] 추가
[명령:] TABLE
[명령:] 삽입지점을 지정하세요:

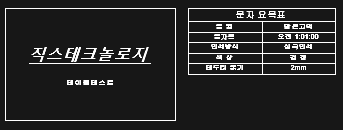

- 빈 테이블 생성하기
-
테이블을 클릭합니다. 또는 명령입력을 TB or table을 입력합니다.
-
-
삽입 옵션에서 빈 테이블에서 시작을 선택합니다.
-
-
열의 개수와 열의 너비를 설정합니다.창 지정을 사용할 경우 열의 개수 또는 열의 너비 중 어느 하나만 지정하면 됩니다.
-
열의 개수와 열의 높이를 설정합니다.창 지정을 사용할 경우 행의 개수 또는 행의 높이 중 어느 하나만 지정하면 됩니다.
-
확인을 클릭하여 빈 테이블 생성을 완료합니다.
| |
|
|
 테이블 내보내기 | | -
 선택한 테이블에서 데이터를 CSV 파일 형식으로 내보낸다.
|
명령어
|
:
|
TABLEEXPORT
|
|
리본 위치
|
:
|
주석 >> 테이블
|
|
단축키
|
:
|
|
|
Option
|
:
|
|
|
[TABLE] 추가
[명령:] TABLE
[명령:] 삽입지점을 지정하세요:
◎ 테이블 선택
-
내보내기할 테이블을 선택하고, 열리는 데이터 내보내기 대화 상자에서 이 내보내기 파일의 경로와 이름을 지정합니다.
-
테이블 데이터는 CSV 파일 형식으로 저장됩니다.
| |
|
|
 areatable | | -
 영역 테이블 대화 상자를 표시하여 영역 치수를 추가하거나 닫힌 영역의 영역 테이블을 만듭니다.
-
이 명령을 실행하여 영역 테이블 대화 상자를 열면 영역 치수와 테이블의 관련 설정을 지정할 수 있습니다.
|
명령어
|
:
|
AREATABLE
|
|
리본 위치
|
:
|
리본 (2D): 주석 » 테이블 » 영역 테이블 또는 도구 » 길이분할 » 영역 테이블
리본 (3D): 도구 » 길이분할 » 영역 테이블
메뉴: 치수 » 영역 테이블
|
|
단축키
|
:
|
|
|
Option
|
:
|
|
-
-
주석 탭 » 치수 패널 » 영역 테이블을 클릭합니다.
-
영역 테이블 대화 상자에서 다음 설정을 지정합니다.
-
치수 내용이 이름인지 영역인지 아니면 둘 다인지 지정합니다.
-
치수 이름에서 수동 혹은 자동으로 번호를 매길 것인지 여부를 지정합니다.
-
치수 문자 스타일, 높이, 위치를 지정합니다.
-
-
다음 중 한 가지 방법을 선택하여 영역 경계를 정의합니다.
-
점 선택을 클릭하고 닫힌 영역 안에서 한 점을 선택합니다.
-
객체 선택을 클릭하고 도면 영역에서 닫힌 객체를 선택합니다.
-
영역 구역 그리기를 클릭하고 도면 영역에서 점을 지정하여 닫힌 영역을 정의합니다.
-
치수 문자 위치를 지정하는 다양한 방법에 따라 문자 삽입점 또는 지시선 위치를 지정하고 Enter를 누릅니다.
-
| |
|
|
