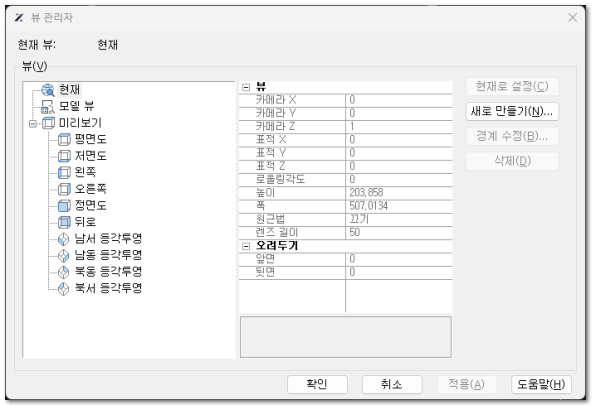

뷰 관리대화상자

뷰 관리자를 통해서 사용자는 모형 뷰를 추가, 수정, 삭제할 수 있고, 모형 뷰의 테두리를 편집할 수 있습니다.
모형 뷰와 사전설정 뷰를 현재의 작업에 적용되도록 하고, 한 편으로 작업 결과가 종이에 표시되도록 합니다.

- 뷰 목록

▸ 뷰 목록은 현재, 모형 뷰, 그리고 사전설정 뷰 등의 세 개의 옵션을 포함합니다. 기본 옵션은 현재의 옵션입니다.

▸ 현재

▹ 자식 노드가 없는 현재의 표시를 나타낸다.현재의 뷰의 뷰와 자르기 특성을 보여줍니다. 데이터는 읽기전용입니다.

▸ 모형 뷰

▹ 자식 노드를 포함합니다.

▹ 모든 노드는 배치 공간에 저장된 뷰에 상응합니다.

▹ 그것은 기본, 뷰 및 자르기를 표시합니다.

▹ 시각적 스타일, 배경, 라이브 섹션, 카메라 및 목표 좌표, 롤 각도, 높이 및 폭이 읽기 전용으로만 표시됩니다.

▸ 사전 설정 미리보기

▹ 자식 노드를 표함합니다.

▹ 모든 노드는 관찰 방향을 나타내며, "뷰 » 뷰"라는 리본에서 정의한 방향에 상응합니다.

▹ 데이터 목록은 읽기전용입니다.

- 데이터 목록

▸ 현재의 모든 모형 뷰와 사전 설정 뷰 옵션에 대해, 상응하는 특성 데이터를 보여줍니다.

▸ 기본

▹ 다음과 같은 특성이 특성 목록의 기본 부분에 있는 뷰에 적용됩니다.

▹ 이름

• 뷰 이름을 표시합니다.

▹ UCS

• 없음 및 세계 등과 같은 옵션을 포함하는뷰 별로 UCS 좌표를 저장합니다.

• 만일 개별화 좌표가 있을 경우, 그것은 또한 옵션일 수 있습니다.

• 사전 설정 UCS를 포함하는 기타 무명의 UCS로서, 모두 세계 좌표에 속합니다.

▹ 시각적 스타일

• 기본값이며 읽기전용입니다.

▹ 배경

• 기본값이며 읽기전용입니다.

▹ 라이브 섹션

• 기본값이며 읽기전용입니다.

▹ 직교 UCS 복원

• 기본값이며 읽기전용입니다.

▹ 상대 설정

• 기본값이며 읽기전용입니다.

▸ 뷰

▹ 다음의 특성은 특성 목록 내의 뷰 부분 안에 있는 뷰에 적용됩니다.

▹ 카메라 X/Y/Z 좌표

• 카메라 뷰의 X/Y/Z 좌표를 표시하며, 읽기전용입니다.

▹ Coordinate of 목표 X/Y/Z의 좌표

• 목표 뷰의 X/Y/Z 좌표를 표하며, 읽기전용입니다.

▹ 롤 각도

• 뷰의 역방향 각도를 나타낸다. VIEWTWIST 시스템 변수에 상응합니다.

VIEWTWIST
도면단위에서 측정되어, 현재 븈포트에서 표시되는 뷰의 높이를 저장합니다.

형식			Real value
저장			DWG
초기값			0.0000

▹ 높이

• 뷰의 높이를 나타낸다. VIEWSIZE 시스템 변수에 상응합니다.

VIEWSIZE
도면단위에서 측정되어, 현재 븈포트에서 표시되는 뷰의 높이를 저장합니다.

형식			Real value
저장			DWG
Read/Write			Read only

▹ 폭

• (픽셀 단위로 측정한) 뷰의 폭을 나타냅니다. SCREENSIZE 시스템 변수에 상응합니다.

SCREENSIZE
픽셀 단위로 현재 뷰포트 크기(X or Y)를 저장합니다.

형식			Real value
저장			DWG
Read/Write			Read only

▹ 원근법

• 모형 뷰에 적용되어, 뷰의 뷰 모형을 제어합니다.

• 상응하는 시스템 변수는 VIEWMODE의 첫 번째 데이터이며, 0은 원근법 해제, 1은 원근법을 의미합니다.

VIEWMODE
현재 뷰포트의 뷰 모드를 저장합니다. 설정은 다음 값들의 합계를 사용하여 비트코드로 저장됩니다.

값	0	끕니다.
	1	투시도를 활성화합니다
	2	앞면 자르기를 켭니다
	4	뒷면 자르기를 켭니다
	8	UCS 따르기 모드를 켭니다
	16	카메라 눈에서 앞면 자르기 하지 않습니다. 이 설정이 켜진 경우, 앞면 자르기 거리 (FRONTZ) 에 따라 앞면 자르기 평면이 결정됩니다. 이 설정이 꺼진 경우에는 FRONTZ가 무시되고 앞면 자르기 평면은 카메라 지점을 통과하도록 설정됩니다 (카메라 뒤에 있는 벡터는 표시되지 않음). 이 플래그는 앞면 자르기 비트(2)가 꺼진 경우에 무시됩니다.

형식			Integer
저장			DWG
초기값			0

▹ 렌즈 길이

• 만일 뷰에 대해 뒷면 자르기가 가능화되어 있을 경우 뒷면을 자르기 위한 간격띄우기 값을 지정합니다.

• LENSLENGTH 시스템 변수에 상응합니다.

LENSLENGTH
투시도에 사용되는 렌즈의 길이를 밀리미터 단위로 저장합니다.

형식			Real value
저장			DWG
초기값			50.0000

▸ 자르기

▹ 다음과 같은 특성이 특성 목록의 자르기 부분에 있는 뷰에 적용됩니다.

▹ 앞 평면

• 만일 뷰에 대해 앞면 자르기가 가능화되어 있을 경우 앞면을 자르기 위한 간격띄우기 값을 지정합니다.

• FRONTZ 시스템 변수에 상응합니다.

FRONTZ
현재 뷰포트에 대상 면으로부터 앞면 자르기 평면 간격띄우기를 도면 단위로 저장합니다. VIEWMODE 에서 앞면 자르기 비트 및 카메라 눈에서 앞면 자르지 않음 비트가 켜져 있는 경우에만 적용됩니다.

형식			Real value
저장			DWG
Read/Write			Read Only

▹ 뒤 평면

• 만일 뷰에 대해 뒷면 자르기가 가능화되어 있을 경우 뒷면을 자르기 위한 간격 띄우기 값을 지정합니다.

• BACKZ 시스템 변수에 상응합니다.

BACKZ
VIEWMODE 시스템 변수의 백 클리핑이 켜져 있는 도면 단위에서 현재 뷰 포트의 대상 평면으로부터 뒷면 자르기 평면 간격 띄우기를 도면 단위로 저장합니다. VIEWMODE 시스템 변수의 백 클리핑이 꺼져 있으면 BACKZ의 설정이 잘못되었습니다. 카메라 지점으로부터 뒷면 자르기 평면까지의 거리는 카메라와 대상 사이의 거리에서 BACKZ 값을 뺌으로 얻을 수 있습니다.

형식			Real value
저장			DWG
초기값			0.0000

- 현재로 설정

▸ 선택한 뷰를 현재의 뷰로 설정합니다.

- 새로 만들기

▸ 새로운 뷰 대화 상자를 표시합니다.

- 테두리 편집

▸ 선택한 뷰의 테두리를 편집하고, 도면 상에 반대편 모서리를 새로운 테두리로 지정합니다.

- 삭제

▸ 선택한 뷰를 삭제합니다.

- 적용

▸ 선택한 뷰의 수정을 저장하기 위하여 사용합니다.

뷰 목록
뷰 목록은 현재, 모형 뷰, 그리고 사전설정 뷰 등의 세 개의 옵션을 포함합니다. 기본 옵션은 현재의 옵션입니다.
현재
자식 노드가 없는 현재의 표시를 나타낸다.현재의 뷰의 뷰와 자르기 특성을 보여줍니다. 데이터는 읽기전용입니다.
모형 뷰
자식 노드를 포함합니다.
모든 노드는 배치 공간에 저장된 뷰에 상응합니다.
그것은 기본, 뷰 및 자르기를 표시합니다.
시각적 스타일, 배경, 라이브 섹션, 카메라 및 목표 좌표, 롤 각도, 높이 및 폭이 읽기 전용으로만 표시됩니다.
사전 설정 미리보기
자식 노드를 표함합니다.
모든 노드는 관찰 방향을 나타내며, "뷰 » 뷰"라는 리본에서 정의한 방향에 상응합니다.
데이터 목록은 읽기전용입니다.

데이터 목록
현재의 모든 모형 뷰와 사전 설정 뷰 옵션에 대해, 상응하는 특성 데이터를 보여줍니다.
기본
다음과 같은 특성이 특성 목록의 기본 부분에 있는 뷰에 적용됩니다.
이름
뷰 이름을 표시합니다.
UCS
없음 및 세계 등과 같은 옵션을 포함하는뷰 별로 UCS 좌표를 저장합니다.
만일 개별화 좌표가 있을 경우, 그것은 또한 옵션일 수 있습니다.
사전 설정 UCS를 포함하는 기타 무명의 UCS로서, 모두 세계 좌표에 속합니다.
시각적 스타일
기본값이며 읽기전용입니다.
배경
기본값이며 읽기전용입니다.
라이브 섹션
기본값이며 읽기전용입니다.
직교 UCS 복원
기본값이며 읽기전용입니다.
상대 설정
기본값이며 읽기전용입니다.
뷰
다음의 특성은 특성 목록 내의 뷰 부분 안에 있는 뷰에 적용됩니다.
카메라 X/Y/Z 좌표
카메라 뷰의 X/Y/Z 좌표를 표시하며, 읽기전용입니다.
Coordinate of 목표 X/Y/Z의 좌표
목표 뷰의 X/Y/Z 좌표를 표하며, 읽기전용입니다.
롤 각도
뷰의 역방향 각도를 나타낸다. VIEWTWIST 시스템 변수에 상응합니다.
VIEWTWIST

도면단위에서 측정되어, 현재 븈포트에서 표시되는 뷰의 높이를 저장합니다.

형식

Real value

저장

DWG

초기값

0.0000

높이
뷰의 높이를 나타낸다. VIEWSIZE 시스템 변수에 상응합니다.

VIEWSIZE
도면단위에서 측정되어, 현재 븈포트에서 표시되는 뷰의 높이를 저장합니다.

형식			Real value
저장			DWG
Read/Write			Read only

폭
(픽셀 단위로 측정한) 뷰의 폭을 나타냅니다. SCREENSIZE 시스템 변수에 상응합니다.

SCREENSIZE
픽셀 단위로 현재 뷰포트 크기(X or Y)를 저장합니다.

형식			Real value
저장			DWG
Read/Write			Read only

원근법
모형 뷰에 적용되어, 뷰의 뷰 모형을 제어합니다.
상응하는 시스템 변수는 VIEWMODE의 첫 번째 데이터이며, 0은 원근법 해제, 1은 원근법을 의미합니다.

VIEWMODE
현재 뷰포트의 뷰 모드를 저장합니다. 설정은 다음 값들의 합계를 사용하여 비트코드로 저장됩니다.

값	0	끕니다.
	1	투시도를 활성화합니다
	2	앞면 자르기를 켭니다
	4	뒷면 자르기를 켭니다
	8	UCS 따르기 모드를 켭니다
	16	카메라 눈에서 앞면 자르기 하지 않습니다. 이 설정이 켜진 경우, 앞면 자르기 거리 (FRONTZ) 에 따라 앞면 자르기 평면이 결정됩니다. 이 설정이 꺼진 경우에는 FRONTZ가 무시되고 앞면 자르기 평면은 카메라 지점을 통과하도록 설정됩니다 (카메라 뒤에 있는 벡터는 표시되지 않음). 이 플래그는 앞면 자르기 비트(2)가 꺼진 경우에 무시됩니다.

형식			Integer
저장			DWG
초기값			0

자르기
다음과 같은 특성이 특성 목록의 자르기 부분에 있는 뷰에 적용됩니다.
앞 평면
만일 뷰에 대해 앞면 자르기가 가능화되어 있을 경우 앞면을 자르기 위한 간격띄우기 값을 지정합니다.
FRONTZ 시스템 변수에 상응합니다.

FRONTZ
현재 뷰포트에 대상 면으로부터 앞면 자르기 평면 간격띄우기를 도면 단위로 저장합니다. VIEWMODE 에서 앞면 자르기 비트 및 카메라 눈에서 앞면 자르지 않음 비트가 켜져 있는 경우에만 적용됩니다.

형식			Real value
저장			DWG
Read/Write			Read Only

뒤 평면
만일 뷰에 대해 뒷면 자르기가 가능화되어 있을 경우 뒷면을 자르기 위한 간격 띄우기 값을 지정합니다.
BACKZ 시스템 변수에 상응합니다.

BACKZ
VIEWMODE 시스템 변수의 백 클리핑이 켜져 있는 도면 단위에서 현재 뷰 포트의 대상 평면으로부터 뒷면 자르기 평면 간격 띄우기를 도면 단위로 저장합니다. VIEWMODE 시스템 변수의 백 클리핑이 꺼져 있으면 BACKZ의 설정이 잘못되었습니다. 카메라 지점으로부터 뒷면 자르기 평면까지의 거리는 카메라와 대상 사이의 거리에서 BACKZ 값을 뺌으로 얻을 수 있습니다.

형식			Real value
저장			DWG
초기값			0.0000

현재로 설정
선택한 뷰를 현재의 뷰로 설정합니다.
새로 만들기
새로운 뷰 대화 상자를 표시합니다.
테두리 편집
선택한 뷰의 테두리를 편집하고, 도면 상에 반대편 모서리를 새로운 테두리로 지정합니다.
삭제
선택한 뷰를 삭제합니다.
적용
선택한 뷰의 수정을 저장하기 위하여 사용합니다.
