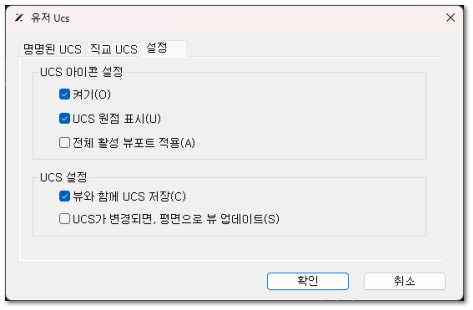

USC 아이콘 설정의 옵션 및 UCS 설정을 수정합니다.
|
|
- UCS 아이콘 설정
▸ 현재의 뷰포트 내에서 UCS 아이콘의 표시를 제어합니다.
- 켜기
▸ 현재의 뷰포트 내에서 UCS 아이콘을 표시합니다.
- UCS 원점에서의 표시
▸ 만일 체크되었을 경우, UCS 아이콘이 현재의 뷰포트 내의 현재의 좌표계의 원점에 표시됩니다.
▸ 만일 체크되어 있지 않을 경우, UCS 아이콘은 뷰포트의 좌하단 모서리에 표시됩니다.
- 전체 활성 뷰포트 적용
▸ 만약에 체크되었을 경우, UCS 아이콘에 대한 설정이 모든 뷰포트에 적용됩니다.
▸ 체크되지 않았을 경우, 설정은 현재의 뷰포트에 적용되지 않습니다.
- UCS 설정
▸ UCS 설정이 갱신되는 동안의 UCS의 행태를 지정합니다.
- 뷰포트와 함께 UCS 저장
▸ 만일 체크되었을 경우, UCS 설정은 뷰포트와 함께 저장됩니다.
▸ 체크되지 않았을 경우, 뷰포트는 현재의 뷰포트 내의 UCS를 반영합니다.
▸ 값은 시스템 변수 UCSVP 내에 저장됩니다.
| |
|
|
-
뷰포트의 UCS가 고정된 상태로 유지될지 또는 현재 활성 뷰포트의 UCS를 반영하기 위해 변경될지를 결정합니다.
-
이 시스템 변수의 설정은 뷰포트에 해당됩니다.
|
|
값
|
0
|
잠금해제됨. UCS는 현재 뷰포트의 UCS를 반영합니다
|
|
1
|
잠겨짐. UCS는 뷰포트에 저장되며 현재 뷰포트의 UCS와는 상관 없습니다
|
|
- UCS가 변경되면 평면으로 뷰 업데이트
▸ 뷰포트 내의 UCS가 변경되면 계획 보기를 복원합니다.
| |
|
|
-
UCS에서 다른 UCS로 변경할 때 항상 평면 뷰를 생성합니다.
-
UCSFOLLOW 설정은 각 뷰포트에 대하여 개별적으로 저장됩니다.
▸특정 뷰포트에 UCSFOLLOW가 켜져 있는 경우, 좌표계가 변경될 때마다 해당 뷰포트에 평면 뷰가 생성됩니다.
▸일단 새로운 UCS가 설정되고 나면, 사용자는 PLAN, VIEW, 또는 VPOINT 를 사용하여 도면의 뷰를 변경할 수 있습니다.
▸변경된 뷰는 좌표계가 변경되는 다음 번에 평면 뷰로 다시 변경됩니다.
-
UCSFOLLOW 설정은 도면 공간과 모형 공간에 대해 별도로 관리되며 둘 중 하나에서만 접근할 수 있습니다.
▸그러나 도면 공간에서는 설정이 무시됩니다(항상 0으로 설정된 것처럼 취급됨).
▸도면 공간에서 비표준 UCS를 정의할 수 있지만 뷰는 표준 좌표계의 평면 뷰로 남습니다.
|
|
값
|
0
|
UCS가 뷰에 영향을 주지 않습니다
|
|
1
|
UCS를 변경하게 되면 현재 뷰포트에서 새 UCS의 평면 뷰로 변경됩니다
|
|
형식
|
Integer
|
|
저장
|
Registry
|
|
초기값
|
0
| |
|
|
|
-
-
현재의 뷰포트 내에서 UCS 아이콘의 표시를 제어합니다.
-
-
현재의 뷰포트 내에서 UCS 아이콘을 표시합니다.
-
-
만일 체크되었을 경우, UCS 아이콘이 현재의 뷰포트 내의 현재의 좌표계의 원점에 표시됩니다.
-
만일 체크되어 있지 않을 경우, UCS 아이콘은 뷰포트의 좌하단 모서리에 표시됩니다.
-
-
만약에 체크되었을 경우, UCS 아이콘에 대한 설정이 모든 뷰포트에 적용됩니다.
-
체크되지 않았을 경우, 설정은 현재의 뷰포트에 적용되지 않습니다.
-
-
UCS 설정이 갱신되는 동안의 UCS의 행태를 지정합니다.
-
-
만일 체크되었을 경우, UCS 설정은 뷰포트와 함께 저장됩니다.
-
체크되지 않았을 경우, 뷰포트는 현재의 뷰포트 내의 UCS를 반영합니다.
-
값은 시스템 변수 UCSVP 내에 저장됩니다.
| |
|
|
-
뷰포트의 UCS가 고정된 상태로 유지될지 또는 현재 활성 뷰포트의 UCS를 반영하기 위해 변경될지를 결정합니다.
-
이 시스템 변수의 설정은 뷰포트에 해당됩니다.
|
|
값
|
0
|
잠금해제됨. UCS는 현재 뷰포트의 UCS를 반영합니다
|
|
1
|
잠겨짐. UCS는 뷰포트에 저장되며 현재 뷰포트의 UCS와는 상관 없습니다
|
|
|
|
7. UCS가 변경되면 평면으로 뷰 업데이트
-
뷰포트 내의 UCS가 변경되면 계획 보기를 복원합니다.
-
| |
|
|
-
UCS에서 다른 UCS로 변경할 때 항상 평면 뷰를 생성합니다.
-
UCSFOLLOW 설정은 각 뷰포트에 대하여 개별적으로 저장됩니다.
▸특정 뷰포트에 UCSFOLLOW가 켜져 있는 경우, 좌표계가 변경될 때마다 해당 뷰포트에 평면 뷰가 생성됩니다.
▸일단 새로운 UCS가 설정되고 나면, 사용자는 PLAN, VIEW, 또는 VPOINT 를 사용하여 도면의 뷰를 변경할 수 있습니다.
▸변경된 뷰는 좌표계가 변경되는 다음 번에 평면 뷰로 다시 변경됩니다.
-
UCSFOLLOW 설정은 도면 공간과 모형 공간에 대해 별도로 관리되며 둘 중 하나에서만 접근할 수 있습니다.
▸그러나 도면 공간에서는 설정이 무시됩니다(항상 0으로 설정된 것처럼 취급됨).
▸도면 공간에서 비표준 UCS를 정의할 수 있지만 뷰는 표준 좌표계의 평면 뷰로 남습니다.
|
|
값
|
0
|
UCS가 뷰에 영향을 주지 않습니다
|
|
1
|
UCS를 변경하게 되면 현재 뷰포트에서 새 UCS의 평면 뷰로 변경됩니다
|
|
형식
|
Integer
|
|
저장
|
Registry
|
|
초기값
|
0
| |
|
