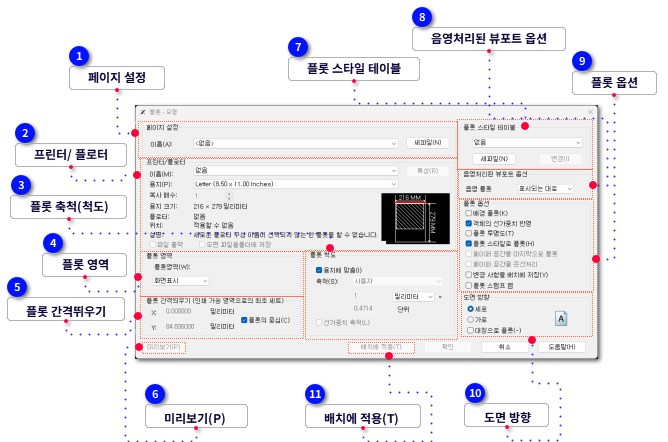

 페이지 설정 | |
도면에서 명명되어 저장된 페이지 설정 리스트를 표시합니다.
도면에 저장된 명명된 페이지 설정의 현재 페이지 설정을 기본으로 하거나, 추가를 클릭하여 플롯 대화상자의 현재 설정에 기반한 새로 명명된 페이지 설정을 작성할 수 있습니다.
-
-
드롭-다운 목록 안에서 프린트될 페이지 설정의 명칭을 선택합니다.
-
-
기존에 사용한 페이지 설정의 명칭을 선택합니다.
-
-
파일에서 페이지 설정 선택 대화상자를 엽니다.
-
이 상자를 통해, 사용자들은 지정된 파일을 그 파일로 불러올 때 나타나는 페이지 설정을 선택할 수 있습니다
-
-
-
이 상자를 통해, 사용자들은 새 페이지 설정의 명칭을 지정할 수 있습니다.
|
|
|

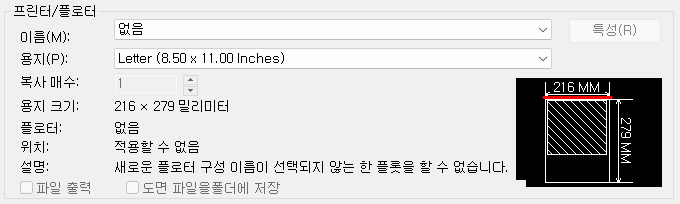

 프린터/ 플로터 | | 프린터나 플로터에 해당하는 인쇄할 사본과 종이 크기, 명칭과 위치를 지정합니다.
-
-

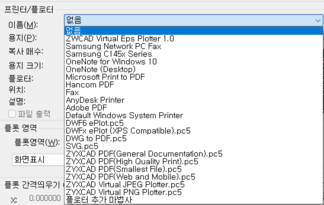

드롭-다운 목록 내 프린터의 위치와 명칭을 지정합니다.
-
[플로터 추가 마법사]를 선택한 후 플로터 추가 시작 페이지을 열어서 지정할 수도 있습니다.
-
-
프린터를 선택한 후, 특성을 클릭하면 플로터 구성 편집기 대화상자가 열릴 것입니다.
-
이때 사용자들은 PC5 파일의 플로터 연결 및 내보내기 설정을 변경할 수 있습니다.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
체크할 경우, 프린트할 파일을 PLT 파일로 불러올 것입니다.
|
|
|

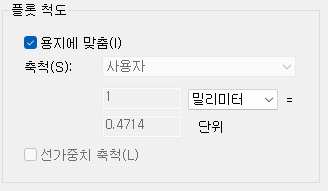

 플롯 축척(척도) | |
플롯 단위들에 상대적인 도면 단위들의 크기를 설정합니다.
배치 탭을 플롯팅할 때, 기본 축척 설정은 1:1이고, 모형탭을 플롯팅할 때, 기본 설정은 맞춤입니다.
-
-
-
-
플롯 단위들에 상대적인 도면 단위들의 축척 값을 지정합니다.
-
-
체크할 경우, 플롯 선가중치의 축척은 플롯 축척에 비례할 것입니다
|
|
|
 플롯 영역 | |
플롯 영역과 플롯 내용을 지정합니다.
-
-
플롯에서 지정된 한계선 내에서 객체들을 플롯합니다.
-
모형 탭이 선택될 때만 이 옵션을 이용 가능합니다.
-
-
지정된 프린트 가능 영역 내 객체들을 플롯합니다.
-
배치 탭이 선택될 때만 이 옵션을 이용 가능합니다.
-
-
프린트을 하기 전에, VIEW 명령어를 사용하여 그 내용을 뷰 안에 저장합니다.
-
-
플롯 대화상자를 일시적으로 닫고, 현재 창 내 직사각형 영역을 선택하면, 직사각형 영역 내 내용이 프린트될 수 있습니다.
-
-
-
-
|
|
|
 플롯 간격뛰우기 | |
도면의 좌측 하단 구석에 상대적인 플롯 영역의 간격띄우기를 지정합니다.
-
-
X축과 Y축 방향을 따라 원점의 간격띄우기를 지정합니다.
-
-
프린트할 내용을 플롯 도면의 중심에 놓습니다.
|
|
|
 미리보기(P) | |
미리보기를 열고 현재 설정들의 플롯 효과를 표시합니다.
|
|
|
 플롯 스타일 테이블 | |
플롯 스타일 테이블을 지정하고, 새 플롯 스타일 테이블을 생성하거나 지정된 테이블을 편집합니다.
-
-
프린트 스타일 테이블 추가 위자드를 열고 프롬프트에 새 프린트 스타일 테이블을 생성합니다.
-
-
프린트 스타일 테이블 편집기 대화상자를 열고 프린트 스타일들을 변경합니다.
|
|
|
 음영처리된 뷰포트 옵션 | |
음영 플롯팅과 뷰포트 렌더링을 위해 사용되는 설정들을 지정합니다.
-
-
뷰들이 모델 공간 내에서 표시되는 방식대로 뷰들을 플롯합니다.
-
-
뷰들이 모델 공간에서 표시되는 방식과 무관하게, 와이어프레임 내 뷰들을 플롯합니다.
-
-
뷰들이 모델 공간에서 표시되는 방식과 무관하게, 은선을 제거하고 기하구조 정보를 저장한 채 뷰들을 플롯합니다.
-
인쇄 중 윤곽선과 격자선 표시를 시스템 변수 DISPSILH로 제어합니다.
-
-
표시 방식에 관계없이 모델 공간에서 뷰를 플로팅할 때 음영 처리된 시각적 스타일을 적용합니다.
-
-
뷰들이 모델 공간에서 표시되는 방식과 무관하게, 은선을 제거하고 뷰들을 플롯합니다
| |
|
|
-
3D 솔리드 객체의 실루엣 가장자리를 2D 와이어프레임과 3D 와이어프레임에서 표시할지 여부를 관리합니다.
-
플롯 관련 설정에서 음영 플롯 옵션이 '기하구조 숨김'인 경우 메시를 표시하지 않습니다.
|
|
값
|
0
|
실루엣을 표시하지 않습니다
|
|
1
|
실루엣이 표시됩니다. MESH는 그려지지 않습니다
|
|
|
|
|
 플롯 옵션 | |
플롯에 상대적인 옵션들을 지정합니다.
-
-
배경 내 도면들을 플롯하기 위해 이 옵션을 체크합니다.시스템 변수BACKGROUNDPLOT에 의해 이 옵션이 제어됩니다.
-
-
체크할 경우, 객체와 도면층의 선가중치 속성이 프린트됩니다.
-
-
이 옵션을 선택하면 객체와 도면층의 투명도 특성이 인쇄됩니다.
-
-
프린터 중 도면층과 객체에 적용된 플롯 스타일을 이용할지 여부를 제어합니다.
-
이 옵션을 체크할 경우, 플롯 객체 선가중치 옵션이 자동으로 선택됩니다.
-
-
모형 공간 내 도면들을 먼저 플롯하기 위해 이 옵션을 체크합니다.
-
일반적으로, ZYXCAD는 배치 공간 내 플롯 도면을 먼저 플롯한 다음, 모형 공간 내 도면들을 플롯합니다.
-
-
체크할 경우, 모델 공간 내에서 객체 은선이 제거됩니다.
-
체크할 경우, 레이아웃 공간에서, 레이아웃 뷰포트 내 모든 객체들이 은선 모드 다음으로 프린트됩니다.
-
체크하지 않은 경우, 그것들은 와이어프레임 모드 다음으로 프린트됩니다.
-
-
체크할 경우, 플롯 대화상자 내 변화들이 레이아웃에 저장됩니다.
-
-
체크할 경우, 스탬프 정보가 도면의 지정된 위치에 놓일 것입니다.
-
-
체크할 경우, 하나의 버튼이 그 뒤편에 나타날 것입니다.
-
그 버튼을 체크하면, 플롯 스탬프 대화상자가 열릴 것입니다.
| |
|
|
-
플로팅 및 게시 할 때 배경 플롯의 전원이 켜져 있는지 여부를 제어합니다.
-
기본적으로 배경 플로팅이 꺼져있고. 배경 게시가 켜져 있습니다.
|
|
값
|
|
|
값
|
플롯
|
게시
|
|
0
|
전경
|
전경
|
|
1
|
배경
|
전경
|
|
2
|
전경
|
배경
|
|
3
|
배경
|
배경
| |
|
형식
|
Integer
|
|
저장
|
Registry
|
|
초기값
|
0
| |
|
|
|
 도면 방향 | |
프린트 중 도면 방향을 지정합니다.
-
-
도면의 짧은 쪽을 도면 페이지의 상부로 취함으로써 종이를 플롯합니다.
-
-
도면의 긴쪽을 도면 페이지의 상단으로 설정하여 종이를 플롯합니다.
-
-
|
|
|
 배치에 적용(T)
|
|
