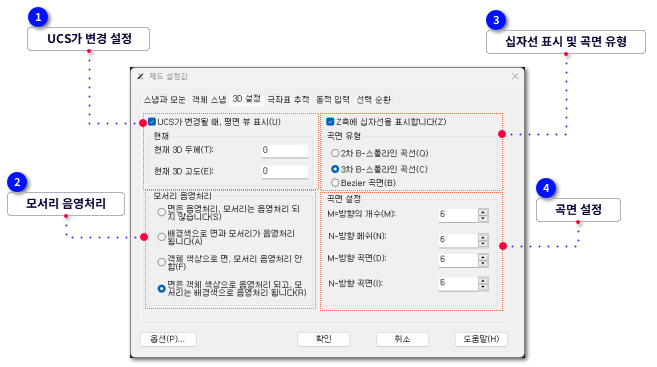

 UCS가 변경 설정 | |
3D 공간에서 도면의 관련 옵션을 설정합니다.
-
-
이 옵션이 체크되면, 현재 UCS가 수정될 때마다 평면 보기에 현재 도면을 표시합니다.
-
-
-
-
-
| |
|
형식
|
Real Value
|
|
저장
|
DWG
|
|
초기값
|
0.0000
| |
-
-
-
| |
|
|
|
- 현재 UCS를 기준으로 새 객체의 현재 고도를 저장합니다.
|
|
|
|
|
 모서리 음영처리 | |
3D 객체의 모서리 및 면에 대한 음영 모드를 설정합니다.
| |
|
|
|
- 렌더링 할 때 모서리의 음영처리를 조정합니다.
|
|
값
|
0
|
▸ 면은 음영처리되며 모서리는 강조 표시되지 않습니다
|
|
1
|
▸ 면은 음영처리되며 모서리는 배경색으로 그려집니다
|
|
2
|
▸ 면은 채워지지 않으며 모서리는 객체 색상으로 표시됩니다
|
|
3
|
▸ 면은 객체 색상으로, 모서리는 배경색으로 표시됩니다
|
|
-
면은 음영처리되고, 모서리는 음영처리 되지 않습니다
-
3D 객체의 모서리가 아닌 면을 음영 처리하면, 모서리는 객체의 원래 색상을 유지합니다.
-
-
3D 객체의 면을 음영 처리하면, 모서리는 배경 색상으로 채색됩니다.
-
객체 색상으로 면, 모서리를 음영처리하지 않음
-
3D 객체의 면을을 음영 처리하지 말고, 모서리를 객체 색상으로 채색합니다.
-
면은 객체 색상으로, 모서리는 배경 색상으로 음영 처리
-
3D 객체의 면을 객체 색상으로 음영 처리하고, 모서리를 배경 색상으로 음영 처리합니다.
|
|
|
 십자선 표시 및 곡면 유형 | |
-
-
-
-
-
| |
|
|
|
- 렌더링 할 때 모서리의 음영처리를 조정합니다.
|
|
값
|
5
|
2차원 B 스플라인 곡면
|
|
6
|
3차원 B 스플라인 곡면
|
|
8
|
베지어 곡면
|
|
-
-
3D 객체의 면을 2 차 B- 스플라인 곡면이 되도록 설정합니다.
-
-
3D 객체의 면을 3 차 B- 스플라인 곡면이 되도록 설정합니다.
-
-
3D 객체의 면을 베지어 곡면이 되도록 설정합니다.
|
|
|
 곡면 설정 | |
메쉬와 3D 객체의 곡면 밀도를 설정합니다.
-
-
3D 객체의 곡면에 대해 M 방향으로 메쉬 밀도를 설정합니다.
-
| |
|
|
|
- RULESURF 및 TABSURF 명령에 대해 생성되는 테이블 수를 설정합니다.
- RULESURF 및 TABSURF 명령에 대한 M 방향의 메쉬 밀도도 설정합니다.
|
|
-
-
3D 객체의 곡면에 대해 N 방향으로 메쉬 밀도를 설정합니다.
-
| |
|
|
|
- EDGESURF 및 REVSURF 명령에 대한 N 방향의 메쉬 밀도를 설정합니다.
|
|
-
-
3D 객체의 곡면에 대해 M 방향으로 곡면 밀도를 설정합니다.
-
-
3D 객체의 곡면에 대해 N 방향으로 곡면 밀도를 설정합니다.
-
| |
|
|
|
- PEDIT 부드럽게하기 옵션에 대한 M 방향의 곡면 밀도와 곡면 객체의 U 등각선 밀도를 설정합니다.
|
|
| |
|
|
|
- PEDIT 부드럽게하기 옵션에 대한 N 방향의 곡면 밀도와 곡면 객체의 V 등각선 밀도를 설정합니다.
|
|
|
|
|
