치수

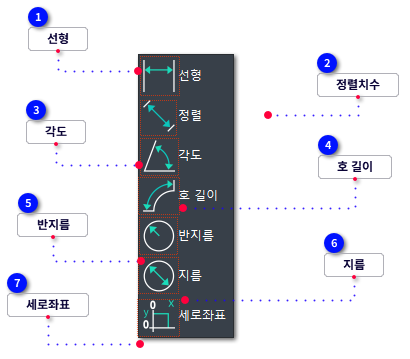

b) 치수

b) 치수

선형

선형 치수를 생성합니다.
수평, 수직 또는 회전 선형 치수를 생성할 수 있으며, 치수 문자의 내용 및 표시 각도를 수정할 수 있습니다.

명령어	:	DIMLINEAR
리본 위치	:	홈 >> 주석
단축키	:	DLI

- [DIMLINEAR] 선형 치수 편집하기


[DIMLINEAR] 선형 치수 편집하기	[DIMLINEAR] 각도(A)

[DIMLINEAR] 수직(V)-수평(H)	[DIMLINEAR] 회전(R)

[명령:] DIMLINEAR

[명령:] 최초 확장 라인 기점 설정 또는 <객체 선택>:

[명령:] 치수선 위치 설정 또는 [여러 줄 문자(M)/문자(T)/각도(A)/수평(H)/수직(V)/회전(R)]:

[명령:] 치수 문자 = 50

치수 문자 = 50 에서 50은 예제에서 사용된 50입니다.

객체의 실제 치수 결과 값이 표시됩니다.

치수 보조선 원점 지정
첫 번째 및 두 번째 치수 보조선의 원점을 연속적으로 지정하여 선형 치수를 생성합니다.
객체 선택
ENTER를 누른 후, 선형 치수를 생성할 객체를 선택할 수 있습니다. 도면 요소를 선택하면, 첫 번째 및 두 번째 치수 보조선의 원점이 자동으로 결정됩니다.
폴리선 및 기타 조사 가능한 객체의 경우, 선 세크먼트와 호 세그먼트만이 개별적으로 치수가 기입될 수 있습니다.
선과 호의 경우, 치수 보조선의 원점은 선택한 객체의 끝점에 의해 결정됩니다.
치수 보조선 원점이 객체의 끝점에서 간격 띄우기된 거리는
생성/수정/재지정 치수 스타일 대화 상자의 Lines 탭에서
Extension Lines Offset From - Origin 옵션을 사용하여 설정될 수 있습니다.
값은 DIMEXO 시스테 변수에 저장됩니다.
선과 호의 경우, 치수 보조선의 원점은 선택한 객체의 끝점에 의해 결정됩니다.
치수선의 위치를 지정하는 데 사용된 점이 북쪽 또는 남쪽 사분점에 가까운 경우,
수평 선형 치수가 생성됩니다.
치수선의 위치를 지정하는데 사용된 점이 동쪽 또는 서쪽 사분점에 가까울 경우,
수직 선형 치수가 생성됩니다.
치수 선의 위치를 지정합니다
한 점을 지정하여 치수선의 위치를 확인합니다.
다중 문자
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
생성된 측정치를 포함시키고자 하는 경우,
꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
머리말 또는 꼬리말를 측정치에 추가하려면,
꺾쇠 괄호 앞뒤에 문자를 추가합니다.
값을 바꾸려면 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
문자
명령행에 치수 문자 내용을 직접 입력하거나 ENTER를 눌러 생성된 측정 값을 사용합니다.
생성된 측정치를 포함시키고자 하는 경우,
꺾쇠 괄호 (<>)를 사용하여 생성된 측정치를 나타냅니다.
각도
치수 문자의 표시 각도를 설정합니다.
수평
수평 방향으로 선형 치수를 생성합니다.
수직
수직 방향으로 선형 치수를 생성합니다.
회전
특정 각도로 회전된 선형 치수를 생성합니다.

정렬치수

객체와 정렬된 선형 치수를 생성합니다.
DIMALIGNED 명령을 사용하면, 선택한 객체와 정렬된 선형 치수를 생성할 수 있습니다.치수 문자의 내용 및 표시 각도가 수정될 수 있습니다.

명령어	:	DIMALIGNED
리본 위치	:	홈 >> 주석
단축키	:	DAL or DIMALI

[DIMALIGNED] 정렬 치수 기입

[DIMALIGNED] 정렬 치수 기입하기

[명령:] DIMALIGNED

[명령:] 최초 확장 라인 기점 설정 또는 <객체 선택>:

[명령:] 두 번째 치수보조선 원점 지정:

치수 보조선의 원점을 지정합니다.
첫 번째 및 두 번째 치수 보조선의 원점을 지정하여 선형 치수를 생성합니다.
객체를 선택합니다
선형 치수를 생성할 객체를 선택합니다.도면 요소를 선택하면,
첫 번째 및 두 번째 치수 보조선의 원점이 자동으로 결정됩니다.
폴리선 및 기타 조사 가능한 객체의 경우, 선분와 호 세그먼트만이 개별적으로 치수가 기입될 수 있습니다.
선과 원호의 경우, 치수 보조선의 원점은 선택한 객체의 끝점에 의해 결정됩니다.
치수 보조선 원점이 객체의 끝점에서 간격 띄우기 된 거리는
치수스타일 관리자 대화 상자의 선 탭에서 확장 라인 오프셋 원점의 옵션에 의해 설정될 수 있습니다.

값은 DIMEXO 시스템 변수에 저장됩니다.

DIMEXO
원점으로부터의 치수보조선 간격을 지정합니다. 고정 길이 치수보조선과 함께 이 값은 최소 간격띄우기를 결정합니다.
형식

Real value

저장

DWG

초기값

0.0625

원의 경우, 해당 직경의 끝점이 두 원점으로 간주되며, 치수 보조선의 첫 번째 원점은 선택점에 의해 정의됩니다.
치수 선의 위치를 지정합니다.
점을 지정하여 치수선의 위치를 확인하합니다.
여러 줄 문자
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
생성된 측정치를 포함시키고자 하는 경우,
꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
머리말 또는 꼬리말를 측정치에 추가하려면,
꺾쇠 괄호 앞뒤에 문자를 추가합니다.
값을 바꾸려면, 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
문자
명령행에 직접 치수 문자를 입력하거나 ENTER를 눌러 생성된 측정치를 사용합니다.
생성된 측정치를 포함시키고자 하는 경우,
꺾쇠 괄호 (<>)를 사용하여 생성된 측정치를 나타냅니다.
각도
치수 문자의 표시 각도를 설정합니다.

각도

원, 호, 선 또는 지정된 3개 점에 대한 각도 치수를 생성합니다.

명령어	:	DIMANGULAR
리본 위치	:	홈 >> 주석
단축키	:	DAN or DIMANG

- [DIMANGULAR] 각도 치수 기입

[DIMANGULAR] 각도 치수 기입하기

[명령:] DIMANGULAR

[명령:] 선, 호, 원 선택 또는 <정점 지정>:

[명령:] 호 길이 치수 위치 지정:[여러 줄 문자(M)/문자(T)/각도(A)]:

선을 선택합니다.
2개 선에 대한 각도 치수를 생성합니다.
두 선 (또는 치수 보조선)의 교차점을 각도 정점으로 사용하고 각 선을 각도의 모서리로 사용하여 각도를 결정합니다.
두 개의 선 (또는 치수 보조선)을 호와 연결하면, 호가 치수선이 됩니다. 호 각도는 항상 180도 미만입니다.
표시 각도는 커서 위치에 달려 있습니다
호
호에 대한 각도 치수를 설정합니다.
호 중심을 각도 정점으로 사용하고 끝점과 호 중심 사이의 각 연결선 (또는 치수 보조선)을
각도의 모서리로 사용하여 각도를 결정합니다.
호의 두 끝점이 치수 보조선의 원점이 됩니다.
치수 보조선 사이에 그려진 호가 치수선입니다.
원
원에 대한 각도 치수를 설정합니다.
원의 중심을 각도 정점으로 사용하여 각도 치수를 설정합니다.
원의 선택점은 첫 번째 치수 보조선의 원점으로 사용되며,
각도의 지정된 두 번째 끝점은 두 번째 치수 보조선의 원점으로 사용됩니다.
정점을 지정합니다
3개의 점을 지정하여 각도 치수를 생성합니다.
각도의 첫 번째 가장리는 정점 1과 지정된 점 2 사이의 선분 또는 연결선이며, 각도의 또다른 모서리는 정점 1과 지정된 점 3 사이의 선분 또는 연결선입니다.
두 선은 치수 보조선이며, 치수 보조선 사이에 그려진 호가 치수선입니다.
치수 호 선의 위치를 지정합니다.
점을 지정하여 치수선의 위치와 연장 선의 방향을 결정합니다.
여러 줄 문자
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
생성된 측정치를 포함시키고자 하는 경우, 꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
머리말 또는 꼬리말를 측정치에 추가하려면, 꺾쇠 괄호 앞뒤에 문자를 추가합니다.
값을 바꾸려면, 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
문자
명령행에 치수 문자를 직접 입력합니다.치수 스타일 관리자에서 치수 문자의 특성을 설정할 수 있습니다.
각도
치수 문자의 표시 각도를 설정합니다.

호 길이

호 또는 폴리선 호 세그먼트에 대한 호 길이 치수를 생성합니다.
호 길이 치수에는 호 기호가 포함됩니다.호 기호는 기본적으로 치수 문자 앞에 표시됩니다.
생성/수정/재지정 치수 스타일 대화 상자의 기호 및 화살표 탭의 호 치수 - 기호 위치 옵션을 사용하여 호 기호의 위치를 수정할 수 있습니다.
호의 포함 각도가 90도 보다 작으면 직각 치수 보조선이 표시됩니다.
호의 포함 각도가 90도 보다 크면 반경 치수 보조선이 표시됩니다.

명령어	:	DIMARC
리본 위치	:	홈 >> 주석
단축키	:	DAR

- [DIMARC] 호 길이

[DIMARC] 호 길이

[명령:] DIMARC

[명령:] 호 또는 폴리선 호 세그먼트 선택:

[명령:] 호 길이 치수 위치 설정 또는 [부분(P)/지시선(L)/각도(A)/문자(T)/여러 줄 문자(M)]:

호 또는 폴리선 호 세그먼트를 선택합니다.
호 길이 치수에 대한 호 또는 폴리선 호 세그먼트를 선택합니다.
호 길이 치수에 대한 위치를 지정합니다.
한 점을 지정하여 치수 선의 위치를 결정합니다.
부분
호의 한 부분에 대한 치수를 생성합니다.
여러줄 문자
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
생성된 측정치를 포함시키고자 하는 경우,
꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
머리말 또는 꼬리말을 측정치에 추가하려면, 꺾쇠 괄호 앞뒤에 문자를 추가합니다.
값을 바꾸려면, 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
문자
명령행에 치수 문자를 직접 입력할 수 있습니다.
치수 스타일 관리자에서 치수 문자의 특성을 설정할 수 있습니다.
각도
치수 문자의 표시 각도를 설정합니다.
지시선
지시선을 사용하여 호 길이 치수를 생성합니다.지지선은 치수의 일부입니다.
이 옵션은 호의 각도가 90도 이상인 경우에만 표시됩니다.지시선은 반경 방향으로 그려져 호 중심을 향합니다.
지시선
호 길이 치수가 생성되기 전에 호 앞의 지시선을 취소합니다.
지시선을 포함한 호 길이 치수의 경우, 먼저 치수를 삭제하고 지시선없이 치수를 다시 생성해야합니다.

반지름

원 또는 호에 대한 반경 치수를 생성합니다.
반경 치수는 원 또는 호를 가리키는 화살표가 있는 반경 치수선입니다.
DIMRADIUS는 문자앞에 R이 있는 치수 문자를 표시합니다.
원 또는 호 크기 및 커서 위치에 따라, 다양한 유형의 반경 치수가 생성될 수 있습니다.
반경 치수를 생성하면서 중심 표식 또는 중심선을 표시하고자 하는 경우, 시스템 변수 DIMCEN 은 0이 아닌 값으로 설정되어야 합니다.

명령어	:	DIMRADIUS
리본 위치	:	홈 >> 주석
단축키	:	DRA or DIMRAD

- [DIMRADIUS] 반지름 치수

[DIMRADIUS] 반지름 치수

[명령:] DIMRADIUS

[명령:] 호 또는 원을 선택:

- 호 또는 원 선택
반경 치수를 추가하려는 폴리선의 원, 호 또는 호 부분을 선택합니다.
필렛은 호로 간주됩니다.
치수 선의 위치
한 점을 지정하여 치수선의 위치를 확인합니다.
치수선을 호에 배치하지 않으면, 호 치수 보조선이 자동으로 그려집니다.
여러 줄 문자
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
측정치를 포함시키고자 하는 경우,
한 쌍의 꺾쇠 괄호 (<>)를 입력합니다.머리말 또는 꼬리말를 측정치에 추가하려면,
대괄호 앞뒤에 문자를 추가할 수도 있습니다.대체 값이 필요한 경우,
대괄호를 삭제하고 값을 입력한 다음 OK를 누를 수 있습니다.
문자
명령 프롬프트에 치수 문자를 직접 입력합니다."치수 스타일 관리자"에서 치수 문자의 특성을 지정할 수 있습니다.
각도
치수 문자의 표시 각도를 설정합니다.

지름

원 또는 호의 직경 치수를 작성하고, 그 앞에 직경 기호로 치수 문자를 표시합니다.
DIMDIAMETER 명령을 사용하면,

▹ 원 또는 호의 위치 및 크기와 치수 스타일의 설정에 기반하여 다른 유형의 직경 치수를 생성할 수 있습니다.

▹ 치수 스타일을 사용하여 중심 표식나 중심선의 생성 여부를 설정할 수 있습니다.

▹ 원이나 호의 내부에 치수선이 그려지면, 중심 표식 또는 중심선이 생성되지 않습니다.
그립을 사용하여 치수선과 치수 문자의 위치를 수정할 수 있습니다.

명령어	:	DIMDIAMETER
리본 위치	:	홈 >> 주석
단축키	:	DDI or DIMDIA

- [DIMDIAMETER] 지름

[DIMDIAMETER] 지름

[명령:] DIMDIAMETER

[명령:] 호 또는 원을 선택:

호 또는 원 선택
직경 치수에 대한 원 또는 호를 선택합니다.
치수 선의 위치를 지정합니다.
원 또는 호의 내부 또는 외부에 치수선을 배치할 점을 지정합니다.
치수선을 호에 배치하지 않으면, 호 치수 보조선이 자동으로 그려집니다.
여러 줄 문자
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
생성된 측정치를 포함시키고자 하는 경우,
꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
머리말 또는 꼬리말를 측정치에 추가하려면,
꺾쇠 괄호 앞뒤에 문자를 추가합니다.
값을 바꾸려면 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
문자
명령행에 치수 문자를 직접 입력합니다.생성된 측정치를 포함시키고자 하는 경우,
꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
각도
치수 문자의 표시 각도를 설정합니다.

세로좌표

세로 좌표 치수를 생성합니다.
세로 좌표 치수는 지시선입니다.
치수 문자는 치수점에서 X 또는 Y 방향의 세로 좌표 원점 (데이텀)까지의 수직 거리인,
지정된 점의 X 또는 Y 좌표를 표시합니다.
치수 문자에 표시된 X 또는 Y 좌표는 현재 UCS의 좌표 값이고,
지시선은 UCS 축과 직 인 방향을 따라 그려집니다.
좌표 치수는 절대 좌표 값을 채택합니다.

명령어	:	DIMORDINATE
리본 위치	:	홈 >> 주석
단축키	:	DOR or DIMORD

- [DIMORDINATE] 각도 치수 기입

[DIMORDINATE] 각도 치수 기입하기

[명령:] DIMORDINATE

[명령:] 세로 좌표 디멘션 설정을 위한 포인트 설정:

[명령:] 리더 엔드포인트 설정 또는 [텍스트(T)/M텍스트(M)/각도(A)/X데이터(X)/Y데이터(Y)]:

세로 좌표 치수에 대한 점을 지정합니다.
끝점, 교차점 또는 중심점과 같은 세로 좌표 치수에 대한 점을 지정합니다.
중심선 끝점
지시선 끝점을 지정한 후,
치수점과 지시선 끝점간의 좌표 차이로 인해 X 또는 Y 세로 좌표 치수가 생성되는지 여부를 결정할 수 있습니다.
두 점 사이의 X 세로 좌표의 차이가 Y 세로 좌표의 차이보다 큰 경우,
Y 세로 좌표가 측정됩니다.그렇지 않을 경우, X 세로 좌표가 측정됩니다.
X 데이터
X 세로 좌표 치수를 생성한 다음,
지시선의 방향과 치수 문자를 확인합니다.
Y 데이터
Y 세로 좌표 치수를 생성한 다음,
지시선의 방향과 치수 문자를 확인합니다.
여러 줄 문자
글꼴, 크기 및 색상과 같은 치수 문자의 내용 및 특성을 편집할 수 있는 내부 문자 편집기를 표시합니다.
생성된 측정치를 포함시키고자 하는 경우,
꺾쇠 괄호 (<>)를 사용하여 생성 된 측정치를 나타냅니다.
머리말 또는 꼬리말를 측정치에 추가하려면,
꺾쇠 괄호 앞뒤에 문자를 추가합니다.
값을 바꾸려면 꺾쇠 괄호를 삭제하고 새 값을 입력한 다음 OK를 누릅니다.
문자
명령행에서 치수 문자 내용을 직접 입력합니다.
각도
치수 문자의 표시 각도를 설정합니다.

AIDIMFLIPARROW

지정된 치수선에 대해서 치수선을 잘 보이게 하기 위해 반전을 시키 수 있습니다.
이 명령은 다음과 같은 치수에 사용 가능합니다.
선형치수
정렬치수
각도치수
호 길이치수
반지름치수
지름치수
꺾어진치수

명령어	:	AIDIMFLIPARROW
리본 위치	:	홈 >> 주석
단축키	:

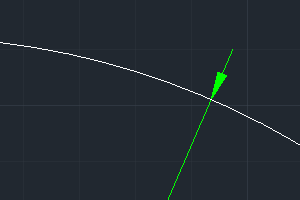

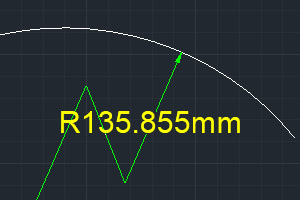

Before	After

[AIDIMFLIPARROW]

[명령:] AIDIMFLIPARROW

[명령:] 객체 선택:

[명령:] 1개를 찾음

명령어 AIDIMFLIPARROW를 입력합니다.
변경할 치수 화살표 객체를 선택합니다.
여러개의 치수 화살표를 수정하려면 Enter를 입력하여 연속 작업이 가능합니다.
