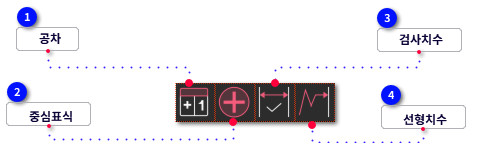

F. 주석-치수#5

공차

기하학적 공차를 생성합니다. 기하학적 공차는 위치, 방향, 형식, 프로파일 및 런아웃 등의 허용 가능 편차를 표시합니다.

명령창에 공차를 입력하고 ENTER를 누르면, 기하학적 공차 대화 상자가 나타나며, 그 안에서 사용자는 현재의 도면의 기하학적 변수를 정의할 수 있습니다.

	설 명

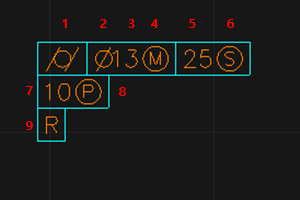

1	기하학적 특징 기호
2	직경 기호
3	공차값
4	M.C
5	데이텀 참조값
6	데이텀 참조 기호
7	높이
8	투사된 공차 구역
9	데이텀 식별자

명령어	:	TOLERANCE
리본 위치	:	주석>> 치수
단축키	:	TOL

중심표식

지정된 호 또는 원에 대한 중심 표식 또는 중심선을 생성합니다.
치수 스타일을 설정하기 위해 DIMSTYLE 명령을 실행하면, 호 또는 원의 중심 표식 또는 중심선을 생성하고 표식 크기를 설정할 수 있습니다.
또한, DIMCEN 시스템 변수를 통해 그것을 설정할 수 있습니다.DIMCEN 시스템 변수의 값이 0보다 큰 경우, 중심 표식가 생성됩니다.값이 0보다 작으면, 중심선이 생성됩니다.그리고 값이 0이면, 둘 다 표시되지 않습니다.

before

DIMCENTER

명령어	:	DIMCENTER
리본 위치	:	주석>> 치수
단축키	:	DCE

[DIMCENTER]

DIMCENTER

[명령:] DIMCENTER

[명령:] 호 또는 원을 선택:

◎ 지름 치수 생성하기

주석 탭 » 치수 패널 » 지름을 클릭합니다.
치수를 기입해야 하는 호나 원을 선택합니다.
필요에 따라 옵션을 입력합니다:
치수 문자 내용을 편집하려면 t(문자) 또는 m(여러 줄 문자)을 입력합니다.
괄호(<>)내에서 편집하거나 덮어쓸 경우 ZYXCAD에 의해 계산된 치수값이 변경 또는 제거됩니다.
괄호 앞이나 뒤에 문자를 추가하면 치수값 앞이나 뒤에 문자가 추가됩니다.
치수 문자 각도를 변경하려면 a(각도)를 입력합니다.
지시선 위치를 지정합니다.

◎ 반지름 치수 생성하기
주석 탭 » 치수 패널 » 반지름을 클릭합니다.
치수를 기입해야 하는 호나 원을 선택합니다.
필요에 따라 옵션을 입력합니다:
치수 문자 내용을 편집하려면 t(문자) 또는 m(여러 줄 문자)을 입력합니다.
괄호(<>)내에서 편집하거나 덮어쓸 경우 ZYXCAD에 의해 계산된 치수값이 변경 또는 제거됩니다.
괄호 앞이나 뒤에 문자를 추가하면 치수값 앞이나 뒤에 문자가 추가됩니다.
치수 문자 각도를 편집하려면 a(각도)를 입력합니다.
지시선 위치를 지정합니다.

◎ 반지름 치수와 함께 중심선 생성하기
도구 탭 » 스타일 관리자 패널 » 치수 스타일을 클릭합니다.
치수 스타일 관리자 대화상자의 스타일 목록에서 원하는 스타일을 선택하고 수정을 클릭합니다.
치수 스타일 수정 대화상자의 기호 및 화살표 탭 -> 원의 중심표식에서 기호의 선을 선택합니다.
예제 영역은 사용자가 선택한 사항을 반영합니다.
표식 크기 상자에 중심선의 크기를 입력합니다.

◎ 호나 원의 중심표식 또는 중심선 생성하기
도구 탭 » 스타일 관리자 패널 » 치수 스타일을 클릭합니다.
치수 스타일 관리자 대화상자의 스타일 목록에서 원하는 스타일을 선택하고 수정을 클릭합니다.
치수 스타일 수정 대화상자의 기호 및 화살표 탭 -> 원의 중심표식에서 기호의 선을 선택합니다.
예제 영역은 사용자가 선택한 사항을 반영합니다.
표식 크기 상자에 중심선의 크기를 입력합니다.
주석 탭 » 치수 패널 » 중심표식을 클릭합니다.
호나 원을 선택합니다.

◎ 반지름 치수 및 지름 치수의 호 치수 보조선 표시 제어하기
호 치수 보조선 표시를 변경할 반지름 치수 및 지름 치수를 선택합니다.
도면 영역을 마우스 오른쪽 버튼으로 클릭하고 바로가기 메뉴에서 속성을 선택하고 속성 팔레트를 엽니다.
속성 팔레트에서 치수선의 선과 화살촉을 선택합니다.
치수선 오른쪽 화살표를 클릭하고 드롭다운 목록에서 켜기(On)/끄기(Off)를 선택합니다.
켜기:선택된 반지름 치수 및 지름 치수의 호 치수 보조선을 표시합니다.
끄기:선택된 반지름 치수 및 지름 치수의 호 치수 보조선을 표시합니다.
ESC 키를 눌러 선택을 해제합니다.

검사치수

지정된 치수의 검사 치수를 추가하거나 삭제합니다.
모든 유형의 치수에 검사 치수를 추가할 수 있습니다.검사 치수는 많아야 검사 라벨, 치수 값 및 검사 비율 등 3 개의 필드로 구성됩니다.이 중, 치수 값은 검사 치수가 추가되기 전의 값과 같습니다.검사 프레임, 검사 라벨 및 검사 비율을 포함하는 특성 패널의 기타 섹션에서 검사 치수의 관련 값을 보고 편집할 수 있습니다.
명령행에 DIMINSPECT를 입력하고 ENTER를 누르면, 검사 치수 대화 상자가 열립니다.
명령행에 -DIMINSPECT를 입력하고 ENTER를 누르면, 다음과 같은 프롬프트가 표시됩니다.

before

DIMINSPECT

명령어	:	DIMINSPECT
리본 위치	:	주석>> 치수
단축키	:

[DIMINSPECT]

DIMINSPECT

[명령:] DIMINSPECT

[명령:] 치수 선택:

추가
지정된 치수에 대한 검사 치수를 추가합니다.
모양
검사 치수의 프레임 모양을 선택합니다.
원형
프레임은 끝점에서 한 쌍의 평행선과 반원으로 구성됩니다.프레임의 필드는 수직선으로 구분됩니다.

원형
각도
프레임은 끝점에서 한 쌍의 평행선과 90도 각도로 형성된 선으로 구성됩니다.프레임의 필드는 수직선으로 구분됩니다.

각도
없음
프레임을 그리지도 수직선으로 필드를 구분하지도 않습니다.

없음
라벨 데이터
치수 검사를 확인할 문자를 입력합니다.라벨의 입력 값은 검사 치수의 가장 왼쪽에 표시됩니다.
검사 비율
백분율 형태로 표시되고 0 % ~ 100 % 범위인 검사 빈도를 지정합니다.검사 비율의 입력 값은 검사 치수의 가장 오른쪽에 표시됩니다.
제거
지정된 치수에 대한 검사 치수를 제거합니다.

선형치수

선형 또는 정렬된 치수에서 꺾인 선을 추가하거나 제거합니다.꺾인 선은 실제 측정치를 표시하지 않는 치수 값을 나타내는데 사용됩니다.일반적으로 표시 값은 실제 측정치보다 큽니다.
꺾기는 한 쌍의 평행선과 평행선과 40도 각도를 이루는 교차 선으로 구성됩니다.꺾기의 높이는 치수 스타일 수정 대화 상자의 기호 및 화살표 탭에서 선형 꺾기 치수 - 꺾기 높이 배율 옵션을 사용하여 설정할 수 있습니다.

before

DIMJOGLINE

명령어	:	DIMJOGLINE
리본 위치	:	주석>> 치수
단축키	:

[DIMJOGLINE]

DIMJOGLINE

[명령:] DIMJOGLINE

[명령:] 꺾기 추가할 치수 선택 또는 [제거(R)]:

[명령:] 꺾기 위치 지정 (또는 ENTER 입력):

- 꺾기 추가 치수 선택
꺾인 를 추가할 선형 치수 또는 정렬 치수를 선택합니다.
- 꺾기 위치 지정
위치를 지정하거나 ENTER를 눌러 꺾기를 배치합니다.
- 제거
선형 또는 정렬된 치수를 선택하여 지정된 꺾기를 제거합니다.

◎ 선형 치수에 꺾임부 추가하기
주석 탭 » 치수 패널 » 꺾어진 선형을 클릭합니다.
선형 치수를 선택합니다.
꺾임부를 배치할 위치를 지정하거나 ENTER를 바로 누릅니다.

◎ 꺾임부 제거하기
주석 탭 » 치수 패널 » 꺾어진 선형을 클릭합니다.
명령행에 Enter 제거(R)을 입력합니다.
선형 치수를 선택합니다.

◎ 그립을 사용하여 꺾임부 위치 변경하기
꺾임부 위치를 변경해야 할 선형 치수를 선택합니다.
꺾임부 중앙의 그립을 선택합니다.
먼저 그립과 그립 늘림 모드를 활성화여야 합니다.
치수선을 따라 커서를 움직여서 클릭하면 꺾임부가 새로운 위치로 바뀝니다.
직교 모드를 켜면 치수선의 위치를 변경하지 않고 꺾임부의 위치를 변경할 수 있습니다.
