도면층 특성 관리

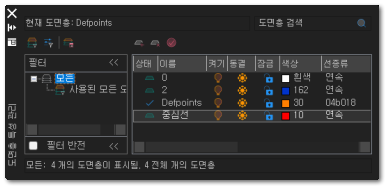

a) 도면층 특성 관리
  • 도면층을 생성 또는 관리하고, 그 색상, 선 종류 및 기타 속성을 수정합니다.
  • - 도면층 목록
  •  이름, 켜기, 동결, 잠금, 색상, 선 종류, 선 가중치, 플롯 스타일, 플롯 등을 포함하여 설정된 조건 및그 관련 속성과 일치하는 도면층을 표시합니다.

  •  레어어 관리에서 자세한 설명을 참조하시길 바랍니다.

  •  사용자는 목록에 표시된 속성 위에서 마우스를 클릭하여 속성을 직접 수정할 수 있습니다.

  •  상태
  •  도면층 유형, 즉 도면층 필터, 사용중인 도면층, 무효 도면층 또는 현재 레이어를 표시합니다.

  •  이름
  •  도면층 이름을 표시합니다.선택한 도면층의 이름을 변경하려면 F2 키를 누릅니다.

  •  켜기/끄기
  •  도면층의 열려있는지 닫혀있는지 여부를 표시합니다.플롯을 설정한 경우에도, 닫힌 도면층는 보이거나 인쇄 가능하지 않습니다.

  •  동결
  •  모든 뷰포트의 도면층의 동결 여부를 표시합니다.잠긴 도면층의 객체는 표시, 인쇄, 숨겨 지거나 재생성되지 않으므로 도면층을 잠그면 재생성 시간을 줄일 수 있습니다.

  •  잠금
  •  도면층의 잠금 여부를 표시합니다.

  •  색상
  •  도면층의 색상을 표시합니다.
  •  속성을 클릭하여 색상을 설정할 수 있는 색상 선택 대화 상자를 엽니다.

  •  뷰포트 색상
  •  현재 레이아웃 뷰포트에서 선택한 도면층의 색상 재정의를 설정합니다.
  •  이 옵션은 레이아웃에서 동작할 때에만 유효합니다.

  •  선 종류
  •  도면층의 선 종류를 표시합니다.
  •  선 종류를 설정할 수 있는 선 종류 관리자 대화 상자를 열려면 속성을 클릭합니다.

  •  뷰포트 선종류
  •  현재 레이아웃 뷰포트에서 선택한 도면층의 선종류 재정의를 설정합니다.
  •  이 옵션은 레이아웃에서 동작할 때에만 유효합니다.

  •  선 가중치
  •  도면층의 선 가중치를 표시합니다.
  •  속성을 클릭하여 선 가중치를 설정할 수 있는 선 가중치 대화 상자를 엽니다.

  •  뷰포트 선가중치
  •  현재 레이아웃 뷰포트에서 선택한 도면층의 선가중치 재정의를 설정합니다.
  •  이 옵션은 레이아웃에서 동작할 때에만 유효합니다.

  •  투명도
  •  도면층의 투명도를 표시합니다.
  •  속성을 클릭하여 도면층의 투명도 값을 지정할 수 있는 도면층 투명도 대화 상자를 엽니다.

  •  VP 투명도
  •  현재 레이아웃 뷰포트에서 선택한 도면층의 투명도 재정의를 설정합니다.
  •  이 옵션은 레이아웃에서 동작할 때에만 유효합니다.

  •  플롯 스타일
  •  도면층의 플롯 스타일을 표시합니다.
  •  속성을 클릭하여 플롯 스타일을 설정할 수 있는 플롯 스타일 선택 대화 상자를 엽니다.
  •  그러나, 시스템 변수 PSTYLEPOLICY의 값이 1이고 색 관련 플롯 스타일이 사용되면, 도면층과 연관된 플롯 스타일을 수정할 수 없습니다.
    • PSTYLEPOLICY
      • 객체의 색상 특성이 플롯 스타일과 연관되는지 여부를 조정합니다.
    •
    • 값
      0
      색상과 플롯 스타일 사이에 연관성이 없습니다.
      새 객체의 플롯 스타일은DEFPLSTYLE에 정의된 기본값으로 설정됩니다.
      새 도면층의 플롯 스타일은 DEFLPLSTYLE에 정의된 기본값으로 설정됩니다.
      1
      객체의 플롯 스타일이 객체 색상과 연관됩니다.
    •
    • 형식
      Integer
      저장
      Registry
      초기값
      1
    • DEFPLSTYLE
      • 도면층 0의 기본 플롯 스타일을 지정합니다.
      • 현재 작업 중인 도면이 색상 종속 모드에 있는 경우 (PSTYLEPOLICY 가 1로 설정됨) DEFLPLSTYLE은 읽기 전용이며 “BYCOLOR”값을 가집니다.
      • 현재 작업 중인 도면이 명명된 플롯 스타일 모드에 있는 경우 (PSTYLEPOLICY 이 0으로 설정) DEFLPLSTYLE은 쓰기 가능하며 기본값은 “NORMAL”입니다.
    •
    • 형식
      String
      저장
      Registry
      초기값
      NORMAL

  •  뷰포트 플롯 스타일
  •  현재 레이아웃 뷰포트에서 선택한 도면층의 플롯 스타일 재정의를 설정합니다.이 옵션은 레이아웃에서 동작할 때에만 유효합니다.

  •  플롯
  •  선택한 도면층를 인쇄 여부를 표시합니다.
  •  플롯 닫기는 선택한 열린 도면층과 동결된 도면층에 대해서만 유효합니다.
  •  하나의 도면층이 인쇄되어야 하지만 현재 도면에서 동결 또는 닫히는 경우, 해당 도면층은 인쇄할 수 없습니다.
  •  도면층에 참조 정보가 포함되어 있으면, 도면층의 인쇄가 종료된 것으로 간주됩니다.

  •  새 뷰포트 동결
  •  새 뷰포트에서 선택한 도면층을 동결합니다.
  •  도면층이 새 뷰포트 동결로 설정된 경우, 도면층은 새로 작성된 뷰포트에 잠금되지만 기존 뷰포트에는 영향을 미치지 않습니다.

  •  뷰포트 동결
  •  현재 뷰포트에서 선택한 도면층을 동결합니다.
  •  현재 뷰포트의 도면층은 동결 또는 동결되지 않을 수 있으며, 이는 다른 뷰포트에서 도면층의 가시성에 영향을 주지 않습니다.
  •  동결 도면층은 보이지 않으며 재생성 또는 인쇄할 수 없습니다."동결 해제"는 도면층의 가시성을 복원할 수 있습니다.
  •  그리고 옵션은 배치에서만 작동합니다.

  •  설명
  •  도면층과 도면층 필터를 설명합니다.

  •  새 특성 필터
  •  도면층 필터 특성 대화 상자를 시작하고, 설정된 조건에 따라 도면층을 필터링합니다.

  •  새 그룹 필터
  •  선택한 도면층과 필터에 추가된 도면층이 포함된 도면층 필터를 생성합니다.

  •  필터 목록
  •  도면층 목록에 표시할 도면층을 설정합니다.모든 도면층, 사용된 모든 도면층 및 외부 참조 종속 도면층을 표시할 수 있습니다.
  •  필터 반전
  •  이 옵션을 체크하면, 필터가 설정 한 반대 기준에 따라 도면층이 표시됩니다.

  •  도면층 상태 관리자
  •  도면층 상태 관리자 대화 상자를 시작하고, 현재 도면층 상태를 저장하며, 필요한 경우 복원합니다.

  •  새 도면층
  •  새 도면층을 생성합니다.새로 생성된 도면층은 도면층 목록의 끝에 표시되고 현재 선택한 도면층으로부터 특성을 상속합니다.

  •  도면층 삭제
  •  선택한 도면층을 도면층 상태 목록에서 삭제합니다.
  •  시스템 변수 CLAYER에 저장됩니다.
    • CLAYER
      • 현재 도면 층을 설정합니다.
    •
    • 값
      0
      색상과 플롯 스타일 사이에 연관성이 없습니다.
      새 객체의 플롯 스타일은DEFPLSTYLE에 정의된 기본값으로 설정됩니다.
      새 도면층의 플롯 스타일은 DEFLPLSTYLE에 정의된 기본값으로 설정됩니다.
      1
      객체의 플롯 스타일이 객체 색상과 연관됩니다.
    •
    • 형식
      Integer
      저장
      Registry
      초기값
      1

  •  현재로 설정
  •  도면층 목록에서 선택한 도면층을 현재 도면층으로 설정합니다.

  •  현재 도면층
  •  현재 도면층 이름을 표시합니다.

  •  도면층 검색
  •  문자를 입력하는 동안, 도면층 이름을 입력하여 도면층을 빠르게 필터링할 수 있습니다.

  •  상태 바
  •  현재 도면층 필터의 이름,목록 트리에 표시된 도면층의 수 및 도면의 총 도면 수를 표시합니다.
